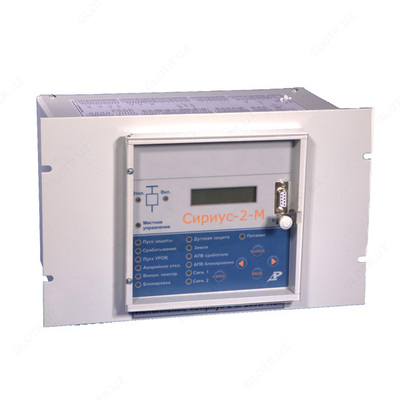

Сириус-2-М — устройство микропроцессорной защиты

Product description

Описание устройства микропроцессорной защиты Сириус-2-М:
Микропроцессорное устройство защиты Сириус-2-М предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряже-нием 3–35 кВ.

Особенности устройства микропроцессорной защиты Сириус-2-М:

Функции защиты, выполняемые устройством:

трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; логическая защита шин (ЛЗШ) защита от обрыва фазы питающего фидера (ЗОФ); защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник; двухступенчатая защита от однофазных замыканий на землю по току основной частоты (первая ступень может быть выполнена направленной);
защита минимального напряжения (ЗМН);
выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики, выполняемые устройством:

операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
формирование сигнала УРОВ при отказах своего выключателя;
одно- или двукратное АПВ;
реализация двух алгоритмов блокировки управления в зависимости от типа защищаемого присоединения.

Дополнительные сервисные функции:

определение места повреждения (ОМП) при срабатывании МТЗ; фиксация токов и напряжений в момент аварии;
измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь;
возможность встраивания устройства в систему единого точного времени станции или подстанции;
измерение текущих фазных токов, напряжений, мощности; дополнительные реле и светодиоды с функцией, заданной пользователем;
цифровой осциллограф; регистратор событий.

Устройство обеспечивает следующие эксплуатационные возможности:

выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
ввод и хранение уставок защит и автоматики;
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
определение места повреждения линии (для воздушных линий);
передачу параметров аварии, ввод и изменение уставок по линии связи;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
при подаче напряжения оперативного постоянного тока обратной полярности;
при замыкании на землю цепей оперативного тока.
