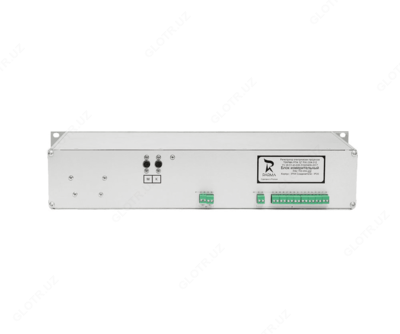

Парма РП 4.12 — регистратор аварийных событий и переходных процессов (PAC/PMU)

Особенности регистратора аварийных событий и переходных процессов (PAC/PMU) Парма РП 4.12:

Особенности конструкции и исполнения:

• Компактный 16-канальный прибор с полным функционалом ПАРМА РП4.11 для использования в качестве УВИ(PMU), РАС, ОМП и МИП;
• Регистратор выполнен в виде моноблока в 19-ти дюймовом корпусе 2U с односторонним обслуживанием;
• Регистрация 16 аналоговых каналов для регистрации аварийных событий (РАС);
• Функционал УВИ(PMU) с возможностью подключения до двух присоединений;
• Одновременное совмещение функционала УВИ(PMU) и РАС;
• 32 дискретных канала;
• 2 выходных дискретных сигнала для цепей сигнализации;
• Регистрация «цифровых» сообщений по протоколам МЭК61850-9.2 SV и МЭК61850-8.1GOOSE.

Отличительные особенности:

• Регистрация аварий, в том числе длительных, каскадных, с привязкой измерений к астрономическому времени с погрешностью 1 мкс;
• Функции: РАС, УВИ/PMU, ОМП, МИП;
• Широкий диапазон аналоговых входов: AC 0–200A, 0–460B,DC 0–25A, 0–650B;
• Метрологически аттестованные высокие точности измерений с категорией качества А по ЭМС;
• Годограф сопротивлений;
• Частота дискретизации до 19200 Гц;
• Применение для аварийной регистрации токов датчиков Vacuum Schmelse, передающих сигнал в широком частотном диапазоне, с малой угловой погрешностью, без потери постоянной составляющей;
• Возможность удаленного и местного управления;
• Гибкая логика уставок записи аварийных процессов;
• Групповой пуск по сети;
• Возможность одновременной регистрации аналоговых сигналов и «цифровых» сообщений в одном приборе.

Функционал УВИ / PMU:

• Поддерживают вычисление и передачу данных в режиме on-line по протоколу С37.118-2011;
• Имеют два встроенных интерфейса Ethernet для подключения к ЛВС объекта установки;
• Сохраняют данные для последующего доступа по FTP – режим off-line.

Функциональные возможности:

• Автоматическое определение в реальном времени поврежденной линии, вида короткого замыкания и расстояния; учет взаимоиндукций линий и отпаек с выводом на индикатор всех возможных решений;
• Регистрация параметров электрических сетей в режиме «самописец»;
• Автоматизированная поверка;
• Режим «вольтметр» позволяет просматривать текущие значения аналоговых и дискретных сигналов на индикаторе;
• Регистрация длительных каскадных аварийных процессов с предысторией;
• Регистрация напряжений и сил токов любой формы в нормальных и аварийных режимах;
• Регистрация аварийного процесса без «мертвой зоны»;
• Пуск регистратора по симметричным составляющим нескольких присоединений, по действующему значению аналогового сигнала, по частоте, по гармоникам, по изменению любых дискретных сигналов;
• Автоматическая передача аварийного файла и экспресс-отчета по каналу Ethernet;
• Дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям;
• Дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям;
• Программное обеспечение доступа, анализа и сервиса, функционирующее в среде Win 95 и выше, протокол TCP/IP;
• Мощная программная поддержка для анализа и печати аварийных процессов – Transcop;
• Представление аварийного файла в форматах Comtrade и CSV для совместимости с другими устройствами и воспроизведения аварий;
• Доступ по GSM модему, GPRS роутеру.

Характеристики измерительного блока в зависимости от исполнения:
