ИКН - система измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.
Свидетельство Росстандарта RU.C.34.003.A №42683.
Приборы типа ИКН выпускаются серийно. По принципу работы они являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).
Приборы типа ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и за рубежом измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определение зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров.
Отличительные особенности приборов типа ИКН:
- многоканальность (одновременно производится измерение поля Hp по нескольким каналам);
- наличие специализированных сканирующих устройств для контроля различного оборудования (18 типов), позволяющих со скоростью до 0,5 м/сек снимать показания напряженности поля и длины объекта контроля (все сканирующие устройства защищены российскими и международными патентами);
- возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение);
- наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютер;
- возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.);
- наличие в комплекте поставки программного обеспечения "ММП-Система 3.0", предназначенного для углубленной обработки результатов контроля на компьютере под Windows 95-XP/Vista/7/8.

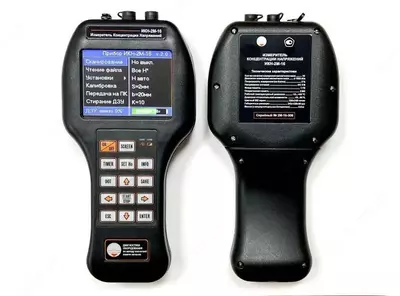

Измеритель ИКН-2М-8 имеет следующие конструктивные и функциональные отличия от других приборов типа ИКН:
- от 2 до 12 феррозондовых преобразователей;
- микропроцессор 168 бит;
- ёмкость оперативной памяти 1 Мб;
- блок flash-памяти 32 Мб для записи результатов контроля на объекте в течение 10-15-х дней без сброса информации на компьютер;
- специальная клавиатура с 14 функциональными кнопками;
- жидкокристаллический экран с разрешением 320х240 точек для отображения графической информации непосредственно при контроле оборудования;
- габаритные размеры 243х120х40 мм;
- масса с аккумуляторными батареями 0,6 кг;
- питание от шести встроенных аккумуляторов DC 7,2В = 6х1,2В.
Технические характеристики измерителя концентрации напряжений ИКН-2М-8:
| Диапазон измерения величины Нр |
± 2000 A/м |
| Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более |
5% |
| Относительная погрешность измеряемой длины, не более |
5% |
| Минимальный / максимальный шаг сканирования (расстояние между двумя соседними точками измерений поля и длины) |
1 / 128 мм |
| Рабочий температурный диапазон |
-15°С...+55°С |
| Диапазон относительной влажности |
45% - 85% |
| Количество каналов измерения Нр |
2 - 12 |
| Скорость сканирования при шаге 1 мм |
0,5 м/с |
| Микропроцессор |
16 бит |
| Оперативная память |
1 Мб |
| Flash-память |
32 Мб |
| Передача данных на компьютер |
RS232/USB |
| Клавиатура |
14 кнопок |
| Экран |
ЖК, 320х240 точек |
| Габаритные размеры |
243х120х40 мм |
| Масса с аккумуляторными батареями |
0,6 кг |
| Потребляемая мощность |
0,8-1,2 Вт |
| Питание от аккумуляторных батарей |
встроенные |
| Питание от сетевого адаптера |
DC 12В |
Комплект поставки:
- Прибор измеритель концентрации напряжений ИКН-2М-8;
- Руководство по эксплуатации.
