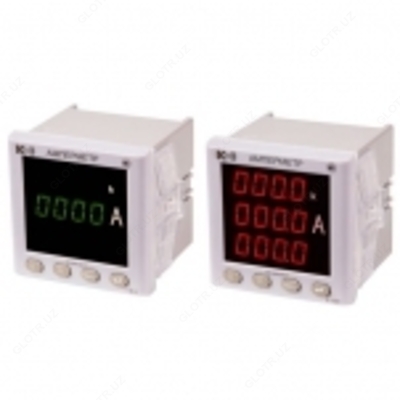

PA195I-9xxx — амперметр постоянного тока, одноканальный

Product description

Назначение амперметра постоянного тока PA195I-9xxx:

Одноканальные амперметры PA195I предназначены для измерения силы постоянного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Исполнения амперметра постоянного тока PA195I-9xxx:

Амперметры постоянного тока PA195I-9xxx изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:
- PA195I-9X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
- PA195I-9K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
- PA195I-9K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
- PA195I-9K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
- PA195I-9S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
- PA195I-9K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
- PA195I-9K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
- PA195I-9K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

Технические характеристики амперметра постоянного тока PA195I-9xxx:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения силы тока, %: - для модификаций класса точности 0,2 - для модификаций класса точности 0,5		± 0,2 ± 0,5
Номинальные значения входного сигнала
Номинальное значение силы переменного тока, I_н:^{(1) (2)} - мА - А		5; 10; 20; 50; 100; 200; 500; 1000; 2000 1; 2; 5
Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, U_н, мВ		75; 100; 150
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала:
- тока для PA195I прямого включения ⁽³⁾		± (0,005…1,2)·I_н или (0,005…1,2)·I_н
- напряжения для PA195I, работающего с внешним шунтом ^{(2) (3)}		± (0,005…1,2)·U_н или (0,005…1,2)·U_н
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		5
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		Светодиодный
Количество строк индикатора		1
Диапазон отображаемых значений ⁽⁴⁾		-9999…0…9999 или 0…9999
Период обновления результатов измерения, с, не более		1,1
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ: - питание – входы - питание – выходы - входы – выходы		3 3 2
Климатические условия
Эксплуатация/транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		96x96
Габаритная длина, мм		95 (модификация: до 1 RS-485, до 1 AO, нет DI и DO) ⁽⁵⁾ 113 (остальные модификации)
Масса прибора, кг, не более		0,45

⁽¹⁾ Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
⁽²⁾ Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом;
⁽³⁾ Амперметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе;
⁽⁴⁾ 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.
⁽⁵⁾ В таблице: АО - аналоговые выходы, DI - дискретные выходы, DO - релейные выходы.

Комплект поставки PA195I-9xxx

№	Наименование	Количество
1	Амперметр постоянного тока PA195I-9xxx в выбранном исполнении	1
2	Краткое руководство по эксплуатации	1
3	Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор	1
4	Паспорт	1
5	Коробка упаковочная	1
