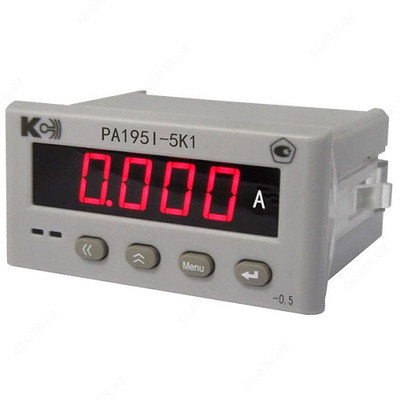

PA195I-5K1 — амперметр

Product description

Назначение амперметра PA195I-5K1:

Амперметры PA195I-5K1 предназначены для измерения силы и частоты переменного тока в электрических цепях.

Амперметры PA195I-5K1 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

Приборы PA195I-5K1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

Особенности амперметра PA195I-5K1:
- Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора шунтом (для амперметров постоянного тока более 5 А);
- Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
- Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики амперметра PA195I-5K1:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
- для модификаций класса точности 0,2		± 0,2
- для модификаций класса точности 0,5		± 0,5
Номинальные значения входного сигнала
Номинальное значение силы переменного тока, Iн:^{(1) (2)}
- мА		5; 10; 20; 50; 100; 200; 500; 1000; 2000
- А		1; 2; 5
Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, Uн, мВ		75; 100; 150
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала
- тока для PA195I прямого включения ⁽³⁾		± (0,005…1,2)·Iн или (0,005…1,2)·Iн
- напряжения для PA195I, работающего с внешним шунтом ^(2) (3)		± (0,005…1,2)·Uн или (0,005…1,2)·Uн
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Количество строк индикатора		1
Диапазон отображаемых значений ⁽⁴⁾		-9999…0…9999 или 0…9999
Период обновления результатов измерения, с, не более		1,1
Аналоговые выходы
Количество		1
Тип(выбирается при заказе)		4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 0-20 мА, Ом, не более		350
- для выходов типа 0-5 мА, Ом, не более		750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее		20
- для выходов типа 0-10 В, кОм, не менее		20
Порт RS-485
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		2
- питание – выходы		2
- входы – выходы		1
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		96x48
Габаритная длина, мм		125
Вырез в щите, мм		91x44
Масса прибора, кг, не более		0,34
