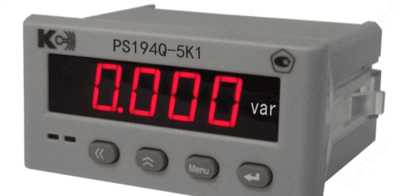

PS194Q-5K1 — варметр (1 порт RS-485, 1 аналоговый выход)

Описание товара

Назначение варметра PS194Q-5K1:

Варметры PS194Q-5K1 предназначены для измерения реактивной мощности в трехфазных и однофазных сетях переменного тока. Дополнительно приборы измеряют напряжение, ток и частоту.

Приборы PS194Q-5K1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

Особенности варметра PS194Q-5K1:
- Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
- Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
- Варметры PS194Q- K1 допускают подключение по 3-фазной 3-проводной схеме и по 1-фазной схеме (опции меню);
- Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет;
- Межповерочный интервал - 6 лет.

Измеряемые величины варметра PS194Q-5K1:

Параметр	Обозначение	3-фазн. 3-пров. схема подключения		1-фазная схема подключения
Параметр	Обозначение	Отображение на индикаторе⁽¹⁾	Передача по цифровому интерфейсу	Отображение на индикаторе⁽¹⁾	Передача по цифровому интерфейсу
Действующее значение линейного напряжения	U_AB U_CA	+ +	+ +	- -	- -
Действующее значение напряжения	U	-	-	+	+
Действующее значение силы тока по фазе	I_A I_C	+ +	+ +	- -	- -
Действующее значение силы тока	I	-	-	+	+
Реактивная мощность ⁽²⁾⁽³⁾	Q	+	+	+	+
Частота сети	F	+	+	+	+

Примечания

⁽¹⁾ На индикаторе отображаются величины токов и напряжений на входах прибора, без учета коэффициентов трансформации.

⁽²⁾ Величина Q – реактивная мощность в трехфазной или однофазной цепи в зависимости от схемы подключения прибора.

⁽³⁾ Прибор PS194Q-5K1 снабжен одним аналоговым выходом, на который преобразуется реактивная мощность Q.

Технические характеристики варметра PS194Q-5K1

Параметр		Значение
Измерительные входы
Номинальное значение ⁽¹⁾ силы тока, Iн, А		0,5; 1,0; 2; 5,0
Номинальное значение ⁽¹⁾ линейного U_НЛ (фазного U_НФ) напряжения, В		100 (57,7); 220 (127); 380 (220)
Частота тока и напряжения, Гц		от 45 до 55
Допустимая кратковременная перегрузка на измерительных входах напряжения		Uн в течение 10 с
Допустимая кратковременная перегрузка на измерительных входах тока		10·Iн в течение 5 с
Сопротивление входа напряжения, МОм, не менее		1
Сопротивление входа тока, мОм, не более		20
Схема подключения		3-фазная 3-проводная или 1-фазная ⁽²⁾
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Количество разрядов цифрового индикатора		4
Диапазон отображаемых значений:
- токов (А) и напряжений (В),		0…9999
- мощностей (Вт, кВт, МВт) ⁽³⁾		-9999…0…9999
Период обновления результатов измерения, с, не более		1,1
Аналоговый выход
Количество		1
Типы ⁽¹⁾:
- выход тока		4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ± 5 мА
- выход напряжения		0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более		350
- для выходов типа 0-5 мА, +-5 мА, Ом, не более		750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее		20
- для выходов типа 0-10 В, кОм, не менее		20
Цифровой порт
Количество		1
Тип		Порт RS-485, скорость от 2400 до19200 бит/с ⁽⁴⁾, протокол Modbus RTU
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с		0,5
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ:		2
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		96x48
Габаритная длина, мм		125
Вырез в щите, мм		91x44
Масса прибора, кг, не более		0,34
