Е160.5 — измеритель-преобразователь

Product description

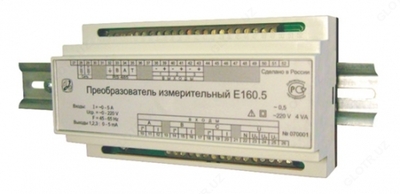

Описание измерителя-преобразователя Е160.5:

Измеритель-преобразователь Е160.5 предназначен для измерения тока и напряжения в трехпроводных и четырехпроводных электрических сетей переменного трехфазного тока частотой 50Гц - 60Гц, преобразования их в сигналы постоянного тока и(или) кодированные сигналы интерфейса для передачи результатов измерения системам верхнего уровня автоматизированной системы диспетчерского управления. Питание преобразователя осуществляется от сети переменного тока напряжением 220 В частотой 50Гц, 60Гц. Преобразователь обеспечивает гальваническую изоляцию между входными и выходными цепями.

Преобразователь Е160.5 выполнен в конструктивном исполнении, обеспечивающим возможность крепления на симметричную шину 35 мм (EN 50 022) - DIN - рейку.

В комплекте с адаптером регистрации АД4 (приобретается отдельно) может использоваться для мониторинга напряжения в 1 фазной и 3-х фазной сети для регистрации скачков и провалов напряжения.

Измеритель-преобразователь Е160.5 не имеет собственной индикации. Для отображения результатов измерений разработана индикаторная панель ИП1Ю (приобритается отдельно).

Информация для заказа:

Варианты исполнения измерителя-преобразователя Е160.5 представлены ниже.

1.	Входное напряжение фазное (линейное), В	57,7 (100)	220 (380)
1.	Код для заказа	1	3
2.	Входной ток	1 А	5 А
2.	Код для заказа	1	5
3.	Аналоговый выход (три выхода)	выходы отсутствуют	0...5 мА	0...20 мА	-5...0...+5 мА	-20...0...+20 мА
3.	Код для заказа	0	1	2	1	1
4.	Исполнение	общепромышленное	экспортное	тропическое
4.	Код для заказа	0	1	2
5.	Вид приемки	приемка ОТК	поверка ЦСМ
5.	Код для заказа	0	1

Исполнение прибора формируется из последовательного набора кодов заказа.

Пример заказа Е160.5 - 1 5 1 1 1:

Входное напряжение фазное (линейное), В	57,7 (100)	1
Входной ток, А	5	5
Аналоговый выход (три выхода)	0...5 мА	1
Исполнение	экспортное	1
Вид приемки	поверка ЦСМ	1

Технические характеристики измерителя-преобразователя Е160.5:

Параметр	Значение
Пределы измерений силы переменного тока из ряда, А	1; 5
Пределы измерений напряжения переменного тока фазное (междуфазное) из ряда, В	57,5 (100), 220 (380)
Пределы допускаемой дополнительной погрешности измерений силы, напряжения и частоты, вызванной изменением температуры на каждые 10 °С	± 0,5 предела основной погрешности
Пределы допускаемых значений основной приведенной погрешности при измерении силы и напряжения, %: - при измерении фазного тока и напряжения - при измерении междуфазного напряжения	± 0,2 ± 0,5
Пределы допускаемой основной погрешности преобразования «вход - выход» для исполнений с аналоговым выходом, %: - фазных напряжений и токов - междуфазных напряжений	± 0,5 ± 0,7
Пределы допускаемой дополнительной погрешности преобразования «вход-выход» для анатоговых выходов, вызванной изменением температуры окружающего воздуха изменения температуры на каждые 10 °С	± 0,5 предела основной погрешности
Количество каналов измерения, шт.	6
Разрядность цифрового индикатора: - для приборов с горизонтальным положением - для приборов с вертикальным положением	9999 999
Напряжение питающей сети переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, В • А , не более	6
Диапазон рабочих температур, °С	-20...+40 °С
Масса, кг, не более	0,5
Габаритные размеры, мм	157 х 86 х 60
Полный средний срок службы, лет, не менее	12

Комплект поставки Е160.5

№	Наименование	Количество
1	Измеритель-преобразователь Е160.5	1
2	Ведомость ЗИ	1
3	Принадлежности и материалы согласно ведомости ЗИ, комплект	1
4	Ведомость ВЭ	1
5	Комплект эксплуатационных документов согласно ведомости ВЭ, комплект	1
