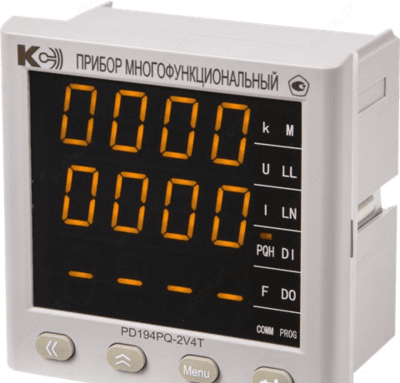

PD194PQ-7B3Т-A-0001 — многофункциональный цифровой электроизмерительный прибор

Product description

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-7B3T-A-0001:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-7B3T-A-0001 предназначены для измерения электрических параметров в трехфазных сетях переменного тока, выполнения функций телеизмерений, телесигнализации и телеуправления.

PD194PQ-7B3T-A-0001 используются в системах телемеханики, АСУ ТП, АИИС подстанций и электростанций.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-7B3T-A-0001:
- Модификация повышенной точности: основная погрешность измерения фазного тока, фазного и линейного напряжения не более 0,2 %;
- ЖК-индикатор;
- Исполнение на DIN-рейку;
- Измерение и преобразование тридцати одного параметра электрической сети;
- 2 порта RS-485, работающих по протоколу Modbus RTU или ГОСТ Р МЭК 60870-5-101;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет;
- Гарантийный срок эксплуатации - 5 лет.

Измеряемые и преобразуемые величины многофункционального цифрового электроизмерительного прибора PD194PQ-7B3T-A-0001:

Параметр	Обозначение	3-фазн. 3-пров. схема подключения⁽¹⁾		3-фазн. 4-пров. схема подключения⁽¹⁾
Параметр	Обозначение	Отображение на индикаторе	Передача по цифровому интерфейсу	Отображение на индикаторе	Передача по цифровому интерфейсу
Действующее значение фазного напряжения	U_A U_B U_C	- - -	- - -	+ + +	+ + +
Среднее действующее значение фазного напряжения ⁽²⁾	U_LNAG	-	-	-	+
Действующее значение напряжения нулевой последовательности	U₀	-	-	-	+
Действующее значение линейного напряжения	U_AB U_BC U_CA	+ + +	+ + +	+ + +	+ + +
Среднее действующее значение линейного напряжения ⁽²⁾	U_LLAG	-	+	-	+
Действующее значение силы тока по фазе	I_A I_B I_C	+ + +	+ + +	+ + +	+ + +
Среднее действующее значение силы тока по фазам ⁽²⁾	I_AG	-	+	-	+
Действующее значение тока нулевой последовательности	I₀	-	-	-	+
Активная мощность по фазе	P_A P_B P_C	- - -	- - -	- - -	+ + +
Суммарная активная мощность	P	+	+	+	+
Реактивная мощность по фазе	Q_A Q_B Q_C	- - -	- - -	- - -	+ + +
Суммарная реактивная мощность	Q	+	+	+	+
Полная мощность по фазе	S_A S_B S_C	- - -	- - -	- - -	+ + +
Суммарная полная мощность	S	-	+	-	+
Коэффициент мощности в фазе	SF_A SF_B SF_C	- - -	- - -	- - -	+ + +
Общий коэффициент мощности	PF	+	+	+	+
Частота сети	F	+	+	+	+

Примечания

⁽¹⁾ Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена.

⁽²⁾ Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).
