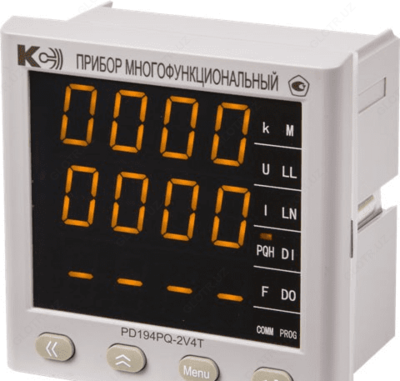

PD194PQ-2D4T-A — многофункциональный цифровой электроизмерительный прибор (многостраничная модификация, повышенной точности)

Product description

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-2D4T-A:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-2D4T-A предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-2D4T-A:
- Многостраничная модификация;
- Измерение и преобразование тридцати одного параметра электрической сети;
- Результаты измерения просматривают на индикаторе последовательно;
- В ручном режиме переключение страниц результатов измерения выполняется при помощи кнопок управления;
- В автоматическом режиме страницы результатов измерения переключаются автоматически с заданным пользователем интервалом;
- Два порта RS-485, работающих по протоколу Modbus RTU и ГОСТ Р МЭК 60870-5-101-2006, скорость передачи до 38400 бит/с;
- Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
- Меню также позволяет сменить пароль доступа, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить аналоговые выходы и цифровой интерфейс, выполнить другие настройки;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Измеряемые и преобразуемые величины многофункционального цифрового электроизмерительного прибора PD194PQ-2D4T-A:

Параметр	Обозначение	3-фазн. 3-пров. схема подключения⁽¹⁾		3-фазн. 4-пров. схема подключения⁽¹⁾
Параметр	Обозначение	Отображение на индикаторе	Передача по цифровому интерфейсу	Отображение на индикаторе	Передача по цифровому интерфейсу
Действующее значение фазного напряжения	U_A U_B U_C	- - -	- - -	+ + +	+ + +
Среднее действующее значение фазного напряжения ⁽²⁾	U_LNAG	-	-	-	+
Действующее значение линейного напряжения	U_AB U_BC U_CA	+ + +	+ + +	+ + +	+ + +
Среднее действующее значение линейного напряжения ⁽²⁾	U_LLAG	-	+	-	+
Действующее значение силы тока по фазе	I_A I_B I_C	+ + +	+ + +	+ + +	+ + +
Среднее действующее значение силы тока по фазам ⁽²⁾	I_AG	-	+	-	+
Активная мощность по фазе	P_A P_B P_C	- - -	- - -	- - -	+ + +
Суммарная активная мощность	P	+	+	+	+
Реактивная мощность по фазе	Q_A Q_B Q_C	- - -	- - -	- - -	+ + +
Суммарная реактивная мощность	Q	+	+	+	+
Полная мощность по фазе	S_A S_B S_C	- - -	- - -	- - -	+ + +
Суммарная полная мощность	S	-	+	-	+
Коэффициент мощности в фазе	SF_A SF_B SF_C	- - -	- - -	- - -	+ + +
Общий коэффициент мощности	PF	+	+	+	+
Частота сети	F	+	+	+	+

Примечания

⁽¹⁾ Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена.

⁽²⁾ Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).
