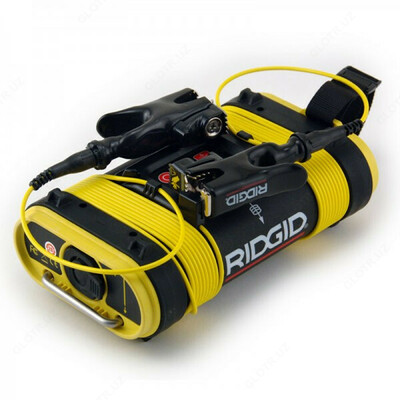

ST-305 — генератор (5 Вт)

Описание товара

Назначение генератора сигналов ST-305
Генератор сигналов (линейный передатчик сигналов) ST-305 редназначен для использования с трассоискателями SR-20 и SR-60 – диагностическими приборами, которые осуществляют измерение электромагнитных полей, излучаемых подземными объектами и предназначены для помощи пользователю в поиске таких объектов путем определения характеристик линий магнитного поля и отображения их на экране. Поскольку линии электромагнитного поля могут быть подвергнуты искажениям и помехам, важно проверить места расположения подземных объектов до начала выемки грунта.

Преимущества генератора сигналов ST-305:

Удобный и простой в использовании
Регулируемая мощность 5 Вт (3 уровня)
Может одновременно излучать сигнал на 2-х частотах
Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи

Рабочие режимы генератора сигналов ST-305:

Прямое подключение: через провода и зажимы. Провода генератора сигналов ST-305 подсоединяются непосредственно к целевому проводнику и соответствующей точке заземления. Генератор сигналов ST-305 может излучать двухчастотный сигнал (одновременно посылая в магистраль сигналы на двух частотах) в режиме прямого соединения.
Индукционные клещи SeekTech (дополнительная опция!): надеваются на трассируемую коммуникацию. Крепежные устройства индукционных клещей SeekTech обхватывают целевой проводник, в результате металл не соприкасается с металлом.
Индукционный режим: генератор сигналов ST-305 кладут на землю для излучения сигнала внутренними обмотками. Генератор сигналов ST-305 располагают сверху вдоль проводника. Его внутренняя антенна создает поле диполя, которое генерирует энергию в целевом проводнике под землей, наводя ток в целевом проводнике.

Компоненты генератора сигналов ST-305:

Светодиоды частоты, режима и питания
Отсек хранения заземляющего штыря
Соединительные провода и клипсы
Гнездо индукционного зажима
Oтсек для батарей
Кнопочный пульт
- Индикатор частоты: Указывает используемую частоту; указывает состояние включения двухчастотного режима.
- Индикатор питания: Указывает относительный уровень выходной мощности; отображает предположительный уровень энергии батареи при включении питания генератора сигналов ST-305.
- Переключатель частоты / режима: Устанавливает требуемую частоту; используется для включения двухчастотного режима.
- Кнопка включения / выключения питания: Используется для включения и выключения питания генератора сигналов ST-305 и для регулировки уровня тока.
- Кнопка включения индукционного режима: Используется для включения генератора сигналов ST-305 в индукционный режим.
- Индикатор индукционного режима: Мигает, когда генератор сигналов ST-305 подключен к индукционному зажиму. Горит постоянно в индукционном режиме.
- Сигнальная лампа наличия высокого напряжения: Сигнальная лампа попадания под высокое напряжение (> примерно 62 В переменного тока, действ.).
