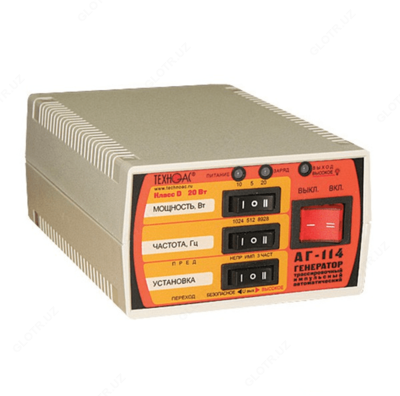

АГ-114.1 — генератор трассировочный импульсный автоматический (мощность 20 Вт)

Назначение прибора АГ-114.1:

Генератор трассировочный импульсный автоматический АГ-114.1 предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор создает в исследуемой коммуникации переменный синусоидальный ток (постоянно или кратковременными посылками) необходимый для определения ее местоположения.

Особенности прибора АГ-114.1:

• Выбранная выходная мощность (5Вт на 1…1000 Ом, 10Вт на 1…500 Ом, 20Вт на 1…250 Ом) выдается автоматически. Возможность работы на столь высокие сопротивления нагрузки позво-ляет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энерго-сбережение и малые «перенаводки» на соседние объекты, высокая мощность – высокую даль-ность трансляции и обнаружения.
• Также имеется возможность работы и на низкоомную (<1 Ом) нагрузку, вплоть до короткого замыкания на выходе (автоматическое ограничение тока - 2…9А в зависимости от установки мощности), что позволяет трассировать заземленные трубы методом использующим «возврат тока через землю».
• Три режима генерации:
  • импульсный – основной высокоэкономичный режим с высокой разборчивостью на фоне помех;
  • непрерывный – дополнительный низкоэкономичный режим для краткосрочных специальных измерений;
  • трехчастотный – режим, обеспечивающий выбор оптимальной частоты на удаленном приемни-ке без переключения передатчика (генератора).

• Три частоты генерации: 512Гц, 1024Гц, 8928Гц. Ниже частота – меньше «перенаводки» на соседние объекты, выше частота – выше дальность обнаружения.
• Необычно компактная (190х140х80мм), для столь высокой выходной мощности (20Вт), авто-номная конструкция обеспечивается применением высокоэффективной технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В результате один малогаба-ритный автономный аккумулятор емкостью всего лишь 2,2Ач обеспечивает импульсную генера-цию в течение >5часов при максимальной выходной мощности (20Вт).
• Предусмотрена возможность работы с «подпиткой» от зарядного устройства или наращивания емкости при помощи подключения внешнего аккумулятора для увеличения ресурса времени.
• Система органов управления и индикации, содержащая всего 4 больших клавишных пере-ключателя и 2 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существен-ных изменениях сопротивления нагрузки (коммуникации) в процессе генерации, прибор автома-тически перенастраивается («повторное автосогласование»). Простейшая индикация напряжения питания и выходной мощности (два трехцветных свето-диода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет – параметр в норме, желтый – ниже нормы, красный – выше нормы, мерцание определенного индикатора определенным цветом - автовы-ключение генерации вследствие соответствующего отклонения от нормы.
• Простейший алгоритм управления (выбрать режим, выбрать мощность, выбрать частоту, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.
• По умолчанию возрастание выходного напряжения ограничено на безопасном для человека уровне. При необходимости, можно оперативно снять ограничение (временно до окончания се-анса), если приняты соответствующие меры безопасности. Наличие опасного напряжения на выходе отображается красными вспышками выходного индикатора.

Технические характеристики автоматического генератора АГ-114.1:

Комплект поставки АГ-114.1
