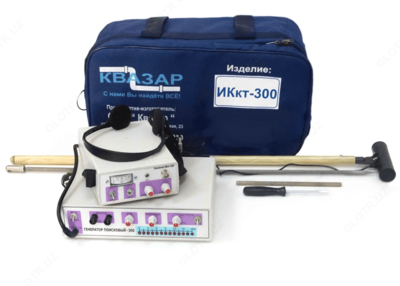

ИКкт-300 — трассоискатель с мощным генератором

Product description

Назначение трассодефектоискателя ИКкт-300:

ТУ 4276-003-12719185-2008.

Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.

Трассоискатель ИКкт-300 имеет два режима работы:
- бесконтактный — определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
- контактный – определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю).
Устройство ИКкт-300 состоит из генератора и приемника.

Технические характеристики трассодефектоискателя ИКкт-300:

Параметр	Значение
Основные технические данные трассоискателя
Дальность поиска	до 3 км
Точность поиска подземных коммуникаций от глубины залегания коммуникаций	5%
Габариты упакованного в футляр изделия	200х350х460 мм
Вес упакованного в футляр изделия, не более	6,5 кг
Основные технические данные генератора
Питание	осуществляется от сети переменного тока напряжением 220±20 В частотой 50 – 60 Гц
Выходное напряжение на нагрузке 10 Ом, не менее	20 В
Максимальный ток в нагрузке в диапазоне	от 0,15 до 15 А
Частота генератора	фиксированная частота: 1000±2 Гц
Частота генератора	регулируемая частота: от 950 до 1100 Гц
Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом	1±0,1 сек
Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне	от 5% до 95%
Генератор может работать на омическую нагрузку сопротивлением	от нуля (короткое замыкание) до бесконечности (холостой ход)
Габаритные размеры корпуса генератора, не более	260х236х69 мм
Масса генератора, не более	1 кг
Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности	от минус 20 °С до 40 °С и относительной влажности 98% при 20 °С
Основные технические данные приемника
Напряжение питания приемника от трех элементов питания (АА)	от 3,3 до 5
Средний ток потребления, не более	6 мА
Габаритные размеры, не более	137х206х66 мм
Масса, не более	0,5 кг
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, не менее: - на частоте 50 Гц - на частоте 1000 Гц	100 мкВ 50 мкВ
Центральная частота полосы пропускания приемника в активном режиме	1000±10 Гц
Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более	70 Гц
Центральная частота полосы пропускания приемника в пассивном режиме	100±1 Гц
Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50 Гц, не более	5 Гц
Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее	100 ч
Прибор сохраняет работоспособность при воздействии рабочих температур	от -20 до +40 °C
Допустимая относительная влажность воздуха (при 20оС)	98%

Комплект поставки ИКкт-300

№	Наименование	Количество
1	Приемник	1
2	Генератор поисковый ГП-300	1
3	Антенна	1
4	Штырь с гальванической связью	1
5	Клипса магнитная	1
6	Провод для поключения магнитной клипсы	1
7	Провод для подключения штыря с гальванической связью	1
8	Телефон головной	1
9	Элемент питания тип (АА)	3
10	Отвертка	1
11	Паспорт	1
12	Сумка-кейс	1
