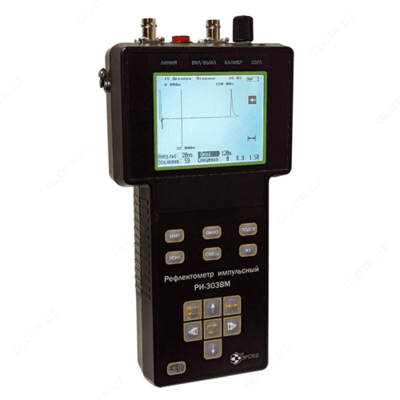

РИ-303BM СТРИЖ — компактный рефлектометр-тестер

Product description

Описание компактного рефлектометра-тестера РИ-303BM СТРИЖ:

РИ-303BM СТРИЖ - компактный защищённый рефлектометр-тестер. Это простой в управлении и надёжный прибор, с автоматической защитой от напряжения в КЛ. Оптимальное решение для оперативного поиска неисправностей и измерения длины кабеля.

Назначение компактного рефлектометра-тестера РИ-303BM СТРИЖ:

РИ-303BM СТРИЖ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- определение длины кабеля при его производстве, складировании, прокладке и эксплуатации;
- определение характера повреждений (КЗ, обрыв, нарушение изоляции);
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине.
Область применения компактного рефлектометра-тестера РИ-303BM СТРИЖ:

РИ-303BM СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабелей:
- медножильные кабели связи (ТПП, МКС и прочее);
- кабели сигнализации и управления (СБПЗАВпШп и прочее);
- силовые кабели (АСБ, ВВГ, СИП и прочее) в том числе в изоляции из сшитого полиэтилена;
- компьютерные сети (СКС и прочее);
- телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
- воздушные кабельные линии.
Особенности компактного рефлектометра-тестера РИ-303BM СТРИЖ:
- автоматическая защита от напряжения в линии;
- встроенный Bluetooth модуль для сохранения и обработки результатов измерний на ПК;
- энергонезависимая память на 100 рефлектограмм;
- встроенная библиотека КУ;
- встроенный Li-Ion аккумулятор на 6 000 мА*ч;
- автоматический расчёт и цифровая индикация расстояния до и между любыми участками кабельной линии на рефлектограмме;
- разрешение 12.5 см на всём диапазоне измерений.

Технические характеристики компактного рефлектометра-тестера РИ-303BM СТРИЖ:

Параметр	Значение
Диапазон измерения расстояния (временной задержки)	от 0 до 4800 м (от 0 до 4,8 мкс)
Инструментальная погрешность измерения	0.42 % в зависимости от поддиапазона (до 12,5 см при КУ=1.50)
Диапазон согласованных сопротивлений	от 25 Ом до 600 Ом
Длительность зондирующего импульса	от 10 нс до 10 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3. 00, с шагом 0.01
Объём энергонезависимой памяти	не менее 100 рефлектограмм
Время хранения результатов измерений в памяти	неограниченно
Время непрерывной работы от аккумулятора	не менее 8 часов
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	230 х130 х 50 мм
Масса прибора с аккумуляторной батареей	0,65 кг

Комплект поставки РИ-303BM СТРИЖ

№	Наименование	Количество
1	Рефлектометр импульсный РИ-303BM СТРИЖ	1
2	Зарядное устройство (сетевой адаптер)	1
3	Кабель соединительный 1,5 м	1
4	Ремень для переноски	1
5	Диск с програмным обеспечением	1
6	Руководство по эксплуатации	1
