Трассофон — прибор для точного определения места повреждения электрического кабеля акустическим методом

Product description

Назначение прибора для точного определения места повреждения электрического кабеля акустическим методом Трассофон:

Акустический поисковый прибор Трассофон предназначен для точного определения места повреждения подземного электрического кабеля акустическим методом. Дополнительно комплект позволяет определять трассу кабеля при работе непосредственно от генератора высоковольтных импульсов.

Конструктивно прибор состоит из двух блоков: датчика колебаний и электронного блока. Датчик устанавливается на землю в предполагаемом месте повреждения кабеля, электронный блок переносится оператором на шейном ремне, блоки соединены между собой гибким кабелем. Для удобства переноски датчика он снабжён удлиненной ручкой.

Поскольку основной задачей датчика является распознавание и нахождение звукового сигнала, посылаемого генератором высоковольтных импульсов, датчик оснащен высокочувствительными элементами для улавливания самых малых акустических сигналов. В тоже время конструкция такова, что позволяет существенно ослабить шумы (транспорт, ветер, обувь и т.д.). Датчик оснащен вспомогательными приставками, позволяющими оптимизировать принятие акустического сигнала на разных грунтах. Распространение акустического сигнала в грунте невелико (максимально 8-10 метров), поэтому для того, чтобы выйти непосредственно в район повреждения, очень важно знать трассу кабеля. Для этого датчик оснащен системой магнитных антенн, с помощью которых за счет улавливания импульсов электромагнитного поля электрического разряда удается с высокой точностью определять трассу.

Электронный блок оснащен индикаторами, позволяющими наглядно отобразить характер акустического сигнала, магнитного импульса, расстояние между источником акустического сигнала и датчиком. Система индикаторов делает прибор простым и удобным в работе.

Оборудование может устойчиво эксплуатироваться при температуре окружающей среды до минус 25 градусов.

Технические характеристики прибора для точного определения места повреждения электрического кабеля акустическим методом Трассофон:

Параметр	Значения
Датчик
Коэффициент усиления, дБ	не менее 20
Группа механического исполнения	М25 по ГОСТ 30631
Габаритные размеры измерительного блока, мм	Ø100х195
Масса датчика, кг	1,2
Электронный блок
Коэффициент усиления по акустическому каналу, максимально, дБ	60
Коэффициент усиления по магнитным каналам, максимально, дБ	60
Время установления рабочего режима, сек	не более 30
Питание блока	4 аккумулятора R6 (AA), 2,7 Ач
Продолжительность работы до зарядки аккумулятора, ч	40
Габаритные размеры измерительного блока, мм	170х170х70
Масса блока, кг	1,3

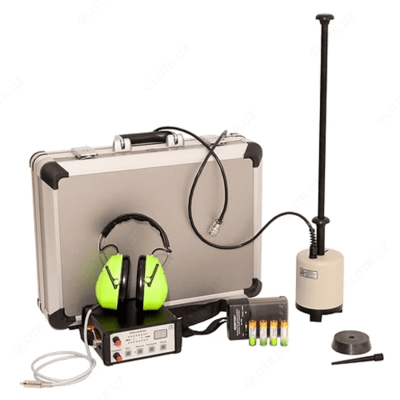

Комплект поставки Трассофон

№	Наименование	Количество
1	Датчик	1
2	Штырь	1
3	Груз	1
4	Стержень	1
5	Ручка	1
6	Электронный блок с двумя комплектами аккумуляторов	1
7	Зарядное устройство с адаптерами для сети и для автомобиля	1
8	Наушники	1
9	Руководство по эксплуатации	1
10	Паспорт	1
11	Укладочный ящик	1
