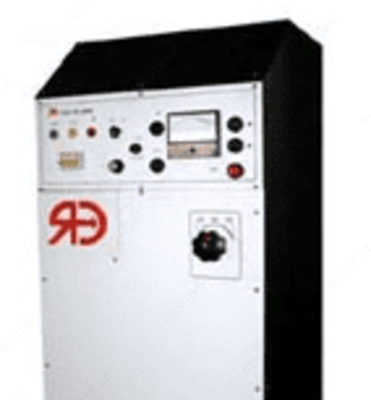

ГВИ-2000 — генератор высоковольтный импульсный

Product description

Назначение генератора ГВИ-2000:

Генератор высоковольтный импульсный ГВИ-2000МС предназначен для накапливания энергии в высоковольтных конденсаторах и посылке высоковольтных импульсов различной частоты с целью создания условий для определения места повреждения акустическим способом в силовых кабелях напряжением до 35 кВ.

Технические данные генератора ГВИ-2000М:

Параметр	Значение
Напряжение питания частотой 50 Гц, В	220 ±22
Параметры импульсного волнового генератора: - Диапазон регулировки выходного напряжения, кВ - Основная погрешность измерения испытательного напряжения генератора ГВИ-2000, %, не более	0 - 10 10
Частота следования импульса, с	1,5 - 15
Максимальное импульсное выходное напряжение, кВ: - на первой ступени - на второй ступени - на третьей ступени	20 10 5
Максимальная запасенная энергия, Дж	2000
Потребляемая мощность, кВА, не более	1,5
Величина накопительной емкости, мкФ	40,0
Время подключения накопительной емкости к кабельной линии, мс	400
Время непрерывной работы генератора с последующим перерывом 2 часа, час, не более	1
Габаритные размеры, мм, не более	520 х 610 х 640
Масса, кг, не более	120
