УПП-10 — устройство для поиска повреждений (с курсовым фонарем VONATEX)

Назначение устройства для поиска повреждений (с курсовым фонарем VONATEX) УПП-10:

Устройство для поиска повреждений УПП-10 предназначено для применения в воздушных и кабельных электрических сетях 6−10 кВ оперативно-выездными бригадами для ускорения выявления аварийных линий или их участков при наличии замыканий «на землю».

Описание устройства для поиска повреждений (с курсовым фонарем VONATEX) УПП-10:

Устройство УПП-10 (рис. 1) состоит из двух полых штанг из стеклотекстолита. Внутри них размещены элементы электрической схемы. Рабочая часть устройства 1 (участок от контактного вывода до ввода высоковольтного провода) отделена разделительным кольцом 2 от изолирующей части 3 (участок от высоковольтного провода до упорного кольца 4 рукоятки 5). Штанги соединены гибким проводом 6 в высоковольтной изоляции, сохраняющей гибкость при температуре до –70 ˚С. На концах штанг предусмотрены контактные выводы 7 для касания шин в электроустановках. К одной из штанг прикреплен стрелочный индикатор 8.

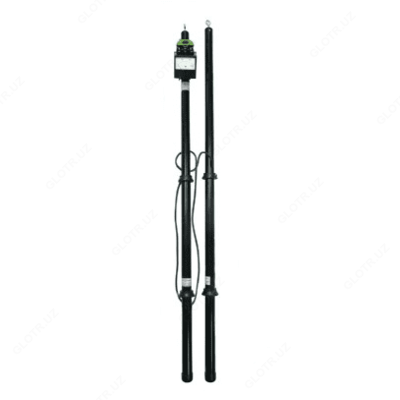

Рис. 1. Внешний вид устройства для поиска повреждений УПП-10

По принципу действия устройство УПП-10 — это миллиамперметр выпрямительной системы для измерения тока до 150 мА при напряжении 6 или 10 кВ.

На корпусе индикатора 8 со стороны контактного вывода 7 с помощью гибкого держателя со страховочным шнуром закреплен электроизолированный курсовой фонарь VONATEX™ 9.

Устройство для поиска повреждений УПП-10 позволяет исключить пробные включения на возможное короткое замыкание, опасные для оборудования и персонала, особенно в сетях с большими токами коротких замыканий (кабельные сети крупных городов, предприятий).

Дополнительно устройство может использоваться при фазировке сети 6−10 кВ, при проверке исправности высоковольтных предохранителей и при необходимости отличить рабочее напряжение от наведенного.

Поиск поврежденных линий выполняет оператор в диэлектрических перчатках, на изолирующем коврике и в защитной каске с лицевым щитком. В процессе работы лишнюю часть провода УПП-10 наматывают на рабочую часть штанги выше разделительного кольца.

Электроизолированный курсовой фонарь VONATEX™ облегчает работу в условиях недостаточной освещенности. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря. Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.

Устройство может поставляться со специальной заземляющей штангой, что позволяет выявлять поврежденные линии с междуфазными замыканиями без коротких замыканий на землю, а также обрывы фаз как с включенными, так и с отключенными силовыми трансформаторами на различных трансформаторных подстанциях. Специальная заземляющая штанга представляет собой полую трубу из стеклопластика с токоограничивающими резисторами, контактным выводом, проводом и заземляющим зажимом.
