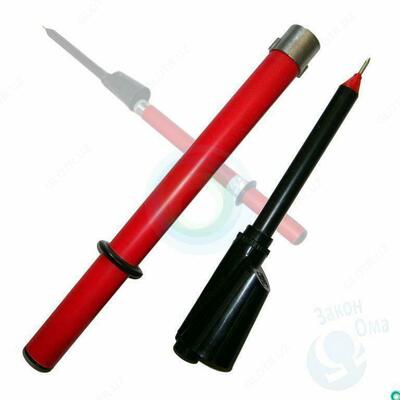

УВН (СЗ) 6-10 — указатель высокого напряжения

Product description

Назначение указателя высокого напряжения УВН (СЗ) 6-10:
Однополюсные указатели УВН (С3) 6-10 предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок 6—10 кВ переменного тока промышленной частоты при непосредственном контакте с этими частями. Наличие напряжения индицируется с помощью светодиодов повышенной яркости и электромагнитного излучателя звука. В транспортном положении рабочая часть с электронной схемой помещается внутри изолирующей части, чем достигается компактность изделия и защита рабочей части от механических повреждений.

Параметр	Значение
Тип указателя	УВН(С3)-6—10
Номинальное напряжение электроустановки, кВ	6—10
Напряжение индикации, кВ, не более	1,3
Время появления первого сигнала, с, не более	1
Длина изолирующей части, мм, не менее	240
Длина рукоятки, мм, не менее	120
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	50
Условия эксплуатации: температура, °С влажность при температуре 25 °С, %	от -30 до +40 до 98
Габаритные размеры, мм, не более в рабочем состоянии в собранном виде	42 х 800 42 х 420
Масса, кг, не более	0,42
Срок службы, лет, не менее	5
