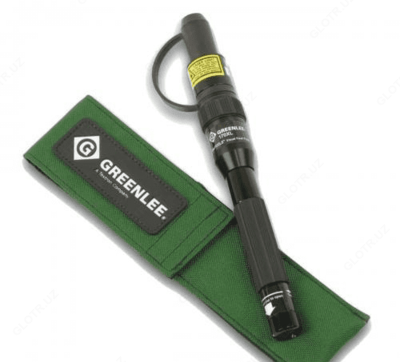

170XL — определитель обрывов волоконно-оптических кабелей и качества их соединения

Product description

Назначение прибора 170XL:

Определитель обрывов 170XL предназначен для определения повреждений волоконно-оптических кабелей и качества их соединения.

Определение повреждения волокна

Оптический определитель повреждений 170XL – это прибор первой необходимости при определении повреждений (изгибов или изломов) оптического кабеля. При сильном изгибе волокна, красный свет тестового излучения будет проходить сквозь оболочку кабеля, а в случае излома - будет видимым в точке повреждения.

Проверка качества соединения

С помощью определителя повреждений 170XL, проверить качество оптических соединений не представляет труда. Видимый свет в месте соединения в процессе тестирования (например, светоизлучение в месте соединительной муфты) - свидетельствует о некачественном соединении.

Универсальный интерфейс позволяет подключать без адаптера все стандартные PC и APC коннекторы с 2.5 мм ферулем. Также возможно подключение прибора и к коннекторам типа FC, ST, SC, и DIN спомощью специальных SOC адаптеров (заказываются отдельно).

Особенности прибора 170XL:
- Непрерывный выходной сигнал (CW);
- Диагностика линий протяженностью до 3-х км;
- Режим пульсации выходного сигнала;
- Выходная мощность 1 мВт;
- Эргономичный дизайн;
- Влагостойкое и ударопрочное исполнение;
- Время непрерывной работы аккумулятора ~ 48 часов;
- Нейлоновый напоясный футляр.

Технические характеристики прибора 170XL:

Параметр	Значения
Тип источника	лазерный диод (красное видимое излучение)
Рабочая длина волны, нм: - Номинальная - Диапазон рабочих длин волн	635 от 630 до 640
Ширина спектра, нм	<2
Выходная мощность: - Максимальная (для волокна SMF-28) - Минимальная (в режиме CW)	1 мВт (0 дБм) 316 мкВт (-5 дБм)
Частота пульсации, кГц	<3 (приблизительно)
Источник питания	2 батареи типа АА, 1,5 В (~48 часов непрерывной работы)
Тип коннектора	Универсальное гнездо 2,5 мм (стандарт «Quick Connect»)
Рабочая температура, °C	от -10 до +50
Температура хранения, °C	от -40 до +60
Влагостойкость, %	0 до 95 (без конденсата)
Габаритные размеры, мм: - длина - диаметр	220 25.4
Вес, г	200
Класс лазера (CDRH)	Класс IIIа
