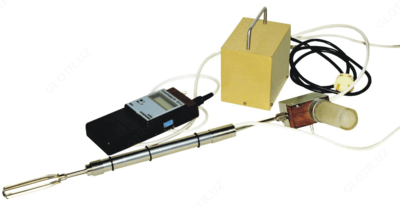

ПТ-1 — психрометр электронный цифровой

Product description

Назначение психрометра ПТ-1:

Психрометр ПТ-1 предназначен для измерений влажности в газоходах при определении параметров газопылевых потоков в соответствии с ГОСТ 17.2.4.08-90 при температуре газа от +5 до +70 °С, а также для измерений температуры от -30 до +115 °С, и представляет собой электронный цифровой прибор с автономным питанием.

Принцип действия психрометра ПТ-1 основан на разности температур «сухого» и «влажного» термометров. В качестве датчиков температуры «сухого» и «влажного» термометров использованы кремниевые транзисторы.

Парциальное давление водяных паров, пропорциональное разности температур «сухого» и «влажного» термометра, определяют по калибровочным таблицам или графикам. Прибор ПТ-1 имеет нестандартный выходной сигнал для связи с прибором «Китой-2».

Психрометр ПТ-1 применяется на предприятиях теплоэнергетики, в вентиляционных системах и на предприятиях нефтехимии для измерения влажности отходящих дымовых газов.

Особенности психрометра ПТ-1:
- Высокая точность измерений;
- Возможность измерения влажности любых газов, в том числе и агрессивных;
- Широкий диапазон измерений и условий эксплуатации;
- Удобная индикация показаний;
- Подогрев газового тракта, исключающий выпадение росы.

Технические характеристики психрометра ПТ-1:

Параметр	Значения
Диапазон измерений относительной влажности газа при температуре от плюс 20 до плюс 80 °С	0…100%
Основная абсолютная погрешность измерения относительной влажности, не более	±10%
Диапазон измерений температуры	от минус 30 до плюс 115 °С
Точность измерения разности температур «сухого» и «влажного» термометров	±1 °С
Расход газа через датчик, не менее	10 л/мин
Разрежение в газовом тракте датчика, не более	1 кПа (0,01 кгс/см²)
Температура окружающего воздуха	от +10 до +35 °С
Мощность потребляемая блоком питания при работе от сети переменного тока, не более	20 Вт
Мощность потребляемая блоком измерения при работе от источника постоянного тока, не более	0,1 Вт
Напряжение питания от батареи типа «Крона»	9 В
Габаритные размеры: - датчик - термопреобразователь - блок измерений - блок питания	600 × 70 × 180 мм 360 × 30 × 30 мм 200 × 100 × 40 мм 150 × 160 × 100 мм
Масса: - датчик - термопреобразователь - блок измерений - блок питания	0,7 кг 0,3 кг 0,35 кг 2,2 кг
Средняя наработка на отказ, не менее	15000 ч
Средний срок службы, не менее	10 лет

Комплект поставки ПТ-1

№	Наименование	Количество
1	Блок измерений	1
2	Датчик	1
3	Блок питания	1
4	Термопреобразователь	1
	Комплект ЗИП:
5	Вставка плавкая ВП1-1А-250 В	1
6	Фильтр	5
7	Трубка ПВХ 6×1,5, длина 2 м	2
8	Фитиль	5
9	Руководство по эксплуатации	1
