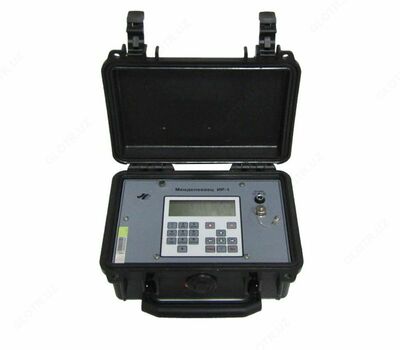

ИР-1 "Менделеевец" — измеритель-регистратор напряжения многоканальный

Описание товара

Назначение измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:

Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» предназначен для измерения и регистрации параметров электрохимической защиты и блуждающих токов, а также регистрации малых токов в процессе катодной поляризации с использованием специального шунта ШИ «Менделеевец».

Особенности измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:
- Четыре канала измерения (см. типовые схемы подключения);
- Наличие ЖК-дисплея и клавиатуры для программирования и визуального контроля измерений;
- Два режима измерения: ручной и автоматический;
- Наличие изолированного канала для измерения силы тока на 75 мВ шунте;
- Возможность ввода комментариев;ударопрочный и влагозащищенный корпус;
- Удобная программа обработки данных.
Типовые схемы подключения регистратора:

Регистратор ИР-1 «Менделеевец» позволяет проводить измерения:
- На станциях дренажной защиты (рис. 1);
- На дорожных переходах (рис. 2);
- На пересечениях трубопроводов (рис. 3) и др.
- Тока в трубопроводе, потенциала и градиентов поля блуждающих токов (рис. 4);
- Для определения вектора блуждающих токов в земле (рис. 5).

Технические характеристики измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:

Параметр	Значение
Общее количество каналов измерения	4
Диапазон измерения: 1 канал 2 канал 3 канал 4 канал (зависит от внешнего шунта) 4 канал (дополнительный режим)	±1В / ±10 В ±1В / ±10 В ±10В / ±100 В ±1А...±9999 А ±100 мВ
Погрешность измерения, %	0,3
Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды на каждые 10 градусов изменения температуры в рабочем диапазоне температур, %, не более	±0,5
Уровень подавления промышленных помех частотой 50 и 100 Гц, дБ, не менее	40
Входное сопротивление: 1, 2 и 3 каналов, МОм, не менее 4 канала, КОм, не менее	10 200
Объем Flash-памяти, Мб	4
Питание осуществляется от встроенного Li-Ion аккумулятора: - Ёмкостью - Напряжением	4800 мА·ч 3,75 В
Время работы от АКБ без подзарядки, ч, не менее	24
Интерфейс связи с ПК	USB
Диапазон рабочих температур, °С	от -10 до +50
Габаритные размеры (ДхШхВ), мм	210х165х91
Масса регистратора, кг, не более	1,5
Масса комплекта в упаковке, кг, не более	4,0
Срок службы, лет, не менее	5

Комплект поставки ИР-1 "Менделеевец"

№	Наименование	Количество
1	Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец»	1
2	Сетевой адаптер	1
3	Автомобильный адаптер	1
4	Измерительные провода	1 комплект
5	Кабель USB для передачи данных на ПК	1
6	Свидетельство о поверке	1
7	Руководство по эксплуатации	1
8	Программное обеспечение	1 комплект
9	Сумка для транспортировки	1
