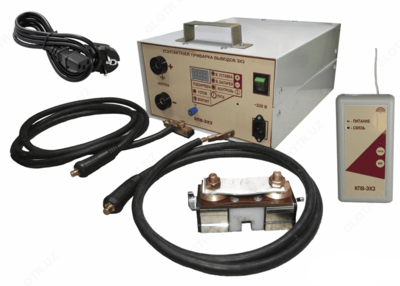

КПВ-ЭХЗ — аппарат контактной приварки электрохимзащиты

Описание товара

Описание аппарата контактной приварки электрохимзащиты КПВ-ЭХЗ:

В аппарате контакной приварки выводов электрохимзащиты КПВ-ЭХЗ используется принцип конденсаторной приварки. Приварка специальных кабельных наконечников (выводов ЭХЗ) осуществляется за счет горения дуги и плавления конца наконечника.

Приварка выводов ЭХЗ возможна к любым металлическим поверхностям с плоской либо цилиндрической формой (трубы). Для осуществления приварки достаточно зачищенной площадки на поверхности металлического поверхности размером 100х50 мм.

Приваренные наконечники могут использоваться для подключения проводников электрохимзащиты или заземления на металлических трубах или металлических конструкциях с толщиной стенки от 0,5 мм без повреждения обратной стороны стенки.

Фиксация держателя кабельного наконечника на привариваемой поверхности осуществляется быстросъемным магнитным замком. Оператор в момент приварки может отойти на безопасное расстояние и управлять аппаратурой с помощью радиопульта. Это позволяет работать на трубопроводе под эксплуатационным давлением.

Регулируемая и стабилизированная энергия разряда и позволяет приваривать кабельные наконечники с сечением проводов от 4 до 35 мм².

Аппарат стационарно работает в сухих условиях на открытом воздухе в широком диапазоне температуры воздуха от сети 220 В или автономно от встроенного аккумулятора. В автономном режиме можно произвести не менее 30 приварок.

Процесс приварки происходит практически мгновенно (несколько миллисекунд).

Аппарат достаточно компактен и позволяет транспортировку вручную одним человеком.

Технические характеристики аппарата контактной приварки электрохимзащиты КПВ-ЭХЗ:

Параметр	Значение
Держатель приварки рассчитан на два вида специальных кабельных наконечников	провод сечением 4-10 мм²; провод сечением 15-35 мм²
Переходное сопротивление получаемых выводов составляет не более	0,05 Ом
Прочность на сдвиг сварного соединения не менее	50 МПа
Приваренные выводы позволяют подключать проводники с кабельными наконечниками сечением	до 35 мм²
Держатель выводов позволяет работать на цилиндрических поверхностях труб с диаметром	от 20 мм и более
Напряжение разряда стабилизировано и может выбираться	150, 190, 220 В
Энергия разряда при напряжении разряда 220 В составляет	до 1500 Дж
Время подготовки к разряду не более	45 сек.
Приварки может осуществляться при толщине стенки листового металла	от 0,5 мм
Время приварки составляет менее	5 мс
Число приварок при питании от полностью заряженных аккумуляторов не менее	30
Радиус действия пульта радиоуправления аппарата (при прямой видимости)	до 100 м
Питание пульта радиоуправления	щелочной гальванический элемент типа «Крона» (6F22); непрерывное время работы от одного элемента не менее 8 ч
Время полного цикла зарядки встроенных аккумуляторов от сети 220 В составляет не более	8 ч
При работе аппарата от сети 220 В зарядка встроенных аккумуляторов производится	автоматически в фоновом режиме
Потребляемая мощность при питании от сети 220 В не более	200 Вт
Габаритные размеры аппарата	280 х 150 х 340 мм
Вес аппарата без соединительных проводов и держателя приварочного, не более	13 кг
Габаритные размеры радиопульта	140х70х25 мм
Масса с элементом питания не более	0,15 кг
Держатель приварки имеет размеры	140х70х25 мм
Масса держателя не более	0,15 кг
Условия эксплуатации	при температуре от -20 до +40°С и влажности до 80%
Время непрерывной работы	не ограничено

Комплект поставки КПВ-ЭХЗ

№	Наименование	Количество
1	Аппарат конденсаторной приварки выводов КПВ-ЭХЗ	1
2	Держатель приварки выводов с магнитным замком	1
3	Кабель сварочный, длина 2 м	2
4	Шнур сетевой с заземлением	1
5	Наконечник на кабель диаметром до ∅8	1
6	Пульт радиоуправления	1
7	Элемент питания	1
8	Паспорт	1
9	Техническое описание	1
10	Руководство по эксплуатации	1
