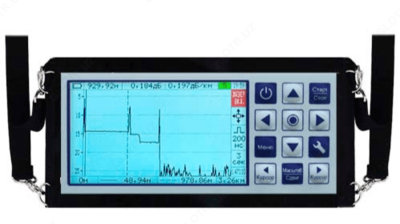

Квант-VLF — рефлектометр оптический + VLF (визуальный оптический дефектоскоп 650 нм)

Описание товара

Назначение рефлектометра оптического + VLF (визуальный оптический дефектоскоп 650 нм) Квант-VLF:
- Измерение затухания в оптических волокнах и их соединениях;
- Измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи.
Область применения рефлектометра оптического + VLF (визуальный оптический дефектоскоп 650 нм) Квант-VLF:
- Строительство;
- Ремонт и обслуживание волоконно-оптических линий связи.
Особенности рефлектометра оптического + VLF (визуальный оптический дефектоскоп 650 нм) Квант-VLF:
- Высокая чувствительность;
- Доступная цена;
- Простота в эксплуатации;
- Настройка всех параметров измерения на одном экране в течении нескольких секунд;
- Минимум времени на обучение работы с рефлектометром;
- Сравнение РФГ из памяти с РФГ из контролируемой линии;
- Рефлектограммы сохраняются с параметрами измерений и дополнительным текстом;
- Энергонезависимая память и часы реального времени;
- Экранная клавиатура для создания названия рефлектограммы;
- Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм (ПО для просмотра рефлектограмм на ПК в комплекте);
- Маленький размер.
Автоматический анализ рефлектограмм:
- Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий;
- Автоматический анализ рефлектограмм с установкой на самой рефлектограмме в месте события маркеров красного цвета и пиктограмм соответствующих типу события.
Измерение затухания:
- Измерение затухания на выбранном участке;
- Расчет затухания на 1 км. кабеля.
Питание рефлектометра оптического + VLF (визуальный оптический дефектоскоп 650 нм) Квант-VLF:

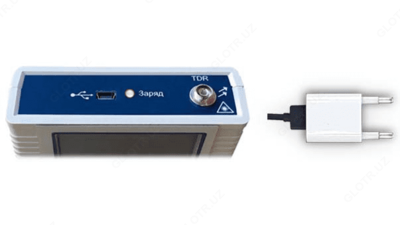

Питание Квант-VLF осуществляется от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220 В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5 В и током 1 А (например зарядные устройства смартфонов).

Технические характеристики рефлектометра оптического + VLF (визуальный оптический дефектоскоп 650 нм) Квант-VLF:

Параметр	Значение
Тип излучателя	лазеры
Длина волны	1310 нм, 1550 нм
Диапазон измеряемых расстояний минимальный	от 0 до 50 м
Диапазон измеряемых расстояний максимальный	до 200 км
Разрешение	0,25 м
Длительность зондирующего импульса	от 5 нс до 50 мкс
Динамический диапазон при импульсе 10 мкс и времени измерения 3 мин	не менее 32 дБ
Число точек рефлектограмм	12 800
Величина мертвой зоны при импульсе 5 нс	по затуханию не более 6 м; по событию не более 3 м
Установка показателя преломления	в диапазоне от 1 до 2 с шагом 0,00001
Дискретность измерения затухания	0,001 дБ
Количество рефлектограмм, сохраняемых в памяти	250 шт.
Дисплей	цветной разрешение - 470х272 точки
Время непрерывной работы	не менее 8 ч
Тип разъема	FC
Интерфейс	USB
Размер рефлектометра	158х95х36 мм
Вес	350 г
