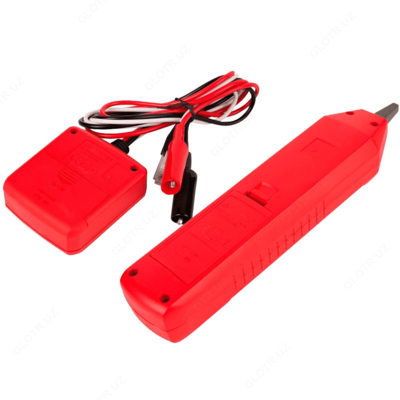

RGK NT-10 — кабельный тестер

Описание товара

Описание кабельного тестера RGK NT-10:

Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.

Ключевые особенности:
- Дальность тестирования до 3000 м;
- Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей;
- Проверка полярности телефонных линий.
Комплект поставки:

Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.

Принцип работы:

Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.

Система питания:

Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.

Технические характеристики кабельного тестера RGK NT-10:

Параметр	Значение
Выходная мощность	10 мВт (при сопротивлении 600 Ом)
Выходная частота	1,25/1,4 kHz
Глубина частотной модуляции	6Hz
Выходное напряжение в режиме проверки целостности	8В, постоянный ток
Защита входного напряжения тон-генератора	60В, постоянный ток
Питание трансмиттера	батарея 9В
Индикатор низкого заряда батареи	< 7В
Рабочая температура	0°С ... + 40°С
Температура хранения	- 10°С ... + 50°С
Размеры	74 x 68 x 28 мм
Вес	150 г
Входное сопротивление	> 100 мОм
Максимальный ток в режиме ожидания	~10 мА
Максимальный рабочий ток ресивера	< 40 мА (AC, RMS)
Питание	батарея 9 В
Индикатор низкого заряда батареи	< 7В
Рабочая температура	0°С ... + 40°С
Температура хранения	- 10°С ... + 50°С
Размеры	208 x 47 x 33 мм
Вес	130 г
Расстояние трекинга телефонных линий	> 3000м
Определение полярности телефонных линий	Функция DCV, диапазон: ± (5V~52V)

Комплект поставки RGK NT-10

№	Наименование	Количество
1	Кабельный тестер RGK NT-10	1
2	Приемник	1
3	Батарейка 9В	2
4	Руководство по эксплуатации	1
