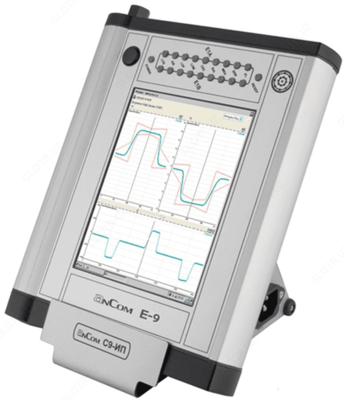

AnCom E-9 /100 /0100 — анализатор цифровых каналов и трактов + анализ кабеля

Описание товара

Назначение анализатора AnCom E-9:

Анализатор цифровых каналов и трактов AnCom E-9 предназначен для:

измерения показателей ошибок потоков E1 2048 кбит/с в соответствии с рекомендациями ITU-T G.821, G.826, M.2100 и приказом Минсвязи РФ №92 от 10.08.96;
измерения джиттера, задержки, формы импульса и других параметров, влияющих на качество передачи;
измерения параметров кабелей, применяемых для передачи стыкового сигнала.

Достоинства анализатора AnCom E-9:

автономный прибор на базе встроенного компьютера с Windows CE;
высококачественный цветной экран с сенсорным управлением;
настольный и ручной варианты использования;
графическое представление результатов измерений с возможность их визуального сопоставления;
архив измерений, сохранение и загрузка конфигураций;
связь с ПК по USB-интерфейсу для вывода на печать результатов измерений и копирования данных;
сменный блок аккумуляторов;
совместимость с AnCom TDA-5 при тестировании каналов ТЧ.

Возможности анализатора AnCom E-9:

Обнаружение ошибок и аварийных ситуаций; измерение показателей ошибок согласно рек. ITU-T G.821, G.826, M.2100; два канала формирования и приема потоков E1.
Проверка выполнения норм по приказу Минсвязи РФ № 92 от 10.08.96, встроенный расчет норм, формирование отчетов, архив результатов измерений.
Измерение уровня, отклонения частоты, джиттера входного сигнала.
Псевдослучайные и программируемые битовые последовательности.
Просмотр КИ, цикловых и сверхцикловых данных, контроль CAS, контроль битов Sa.
Стресс-тестирование: ввод ошибок заданной интенсивности, имитация аварий, ввод синусоидального джиттера, смещение частоты.
Измерение частотных характеристик джиттера MTJ и JTF.
Измерение задержки распространения сигнала; формирование задержки передачи сигнала, поступающего на вход анализатора.
Анализ формы импульсов.
Генерация и анализ сигналов тональной частоты; измерение в заданном КИ уровня сигнала, защищенности, уровня шума, псофометрического шума, анализ спектра.
Встроенный микрофон и динамик, возможность подключения телефонной гарнитуры.
Анализ кабеля: измерение затухания, уровня рабочего сигнала, уровня шума, АЧХ, анализ спектра, рефлектометр.
Интерфейс, повышающий эффективность работы оператора:
- цветной сенсорный экран 5.7‘‘ (640x480), управление с помощью стилуса или «мышки»;
- графическое представление результатов, возможность визуального сопоставления любых измеряемых параметров;
- сохранение и загрузка конфигураций, архив результатов измерений.
Связь с ПК по USB-интерфейсу для сохранения и печати результатов, а также модернизации ПО анализатора.

Устройство анализатора AnCom E-9:

Анализатор AnCom E-9 выполнен на базе миникомпьютера с операционной системой Windows CE. Сенсорный экран применяется для отображения результатов измерений и интерактивного управления. Большой объем памяти позволяет сохранять во внутреннем архиве результаты длительных измерений с интервалом 1 с и визуализировать их с интервалом 1 с, 1 мин, 15 мин, 1 час, 1 день.

Блок светодиодных трехцветных индикаторов для оперативного контроля состояния входных сигналов размещен на лицевой панели анализатора и не занимает площади экрана.

В режиме анализа кабеля и анализа формы импульсов используется скоростной ЦАП – АЦП (80 МГц).

Соединители “банан” для подключения каналов E1-A, E1-B и сигнала внешней синхронизации SYNC размещены в верхней части прибора.

Аккумуляторный блок (Aсс) обеспечивает автономное питание анализатора. Зарядка аккумуляторов, а также работа в режиме долговременных измерений, выполняется при подключении внешнего источника питания к разъему DC 15V.

Измерительные интерфейсы анализатора AnCom E-9:

Тип интерфейса, скорость	G.703, 2048 кбит/с, симметричное подключение (каналы E1-A, E1-B)
Линейный код	HDB3, AMI
Структура сигнала	ИКМ30, ИКМ30 CRC, ИКМ31, ИКМ31 CRC или без цикловой структуры
Внешняя синхронизация	прямоугольные или синусоидальные импульсы 2048 кГц ±50 ppm
Режимы подключения	прием: приемник высокоомно к незащищенному контрольному выходу или согласованно к защищенной контрольной точке терминал: приемник, передатчик согласованно к стандартному стыку транзит: приемник, передатчик согласованно в разрыв стандартного стыка

Вариант исполнения:

Автономный прибор на базе встроенного компьютера с Windows CE.

Базовые функции: измерение показателей ошибок, задержки, джиттера, анализ формы импульса, гистограммы и хронограммы, осциллограф, совместимость с AnCom TDA-5 при формировании и измерении сигналов ТЧ в заданном КИ.

Стресс-тестирование: ввод ошибок, отклонения тактовой частоты, джиттера, аддитивной помехи.

Определение параметров кабелей: затухание, защищенность, частотная характеристика затухания, частотная характеристика защищенности, построение рефлектограммы, анализатор спектра.
