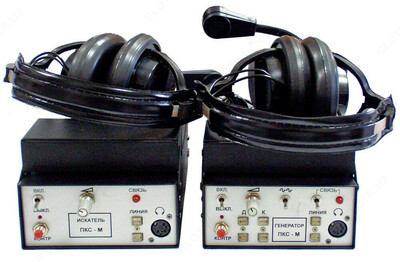

ПКС-М — прибор кабельщика-спайщика

Описание товара

Назначение прибора ПКС-М:

Комплект приборов ПКС-М предназначен для проверки и поиска неисправностей в кабельных линиях связи. Комплект предназначен для проведения следующих работ:
- Бесконтактное уточнение трасс коммуникаций в кабельных колодцах, коллекторах и т.п.
- Нахождение конкретного кабеля в пучке из нескольких кабелей
- Бесконтактное отыскание определённых пар жил в многожильных кабелях, в кабельных муфтах
- Определение места разбитости пар
- Определение места короткого замыкания или электрического сообщения проводов в многожильных кабелях с переходным сопротивлением не более 1000 Ом.
Область применения прибора ПКС-М:

Строительство и эксплуатация линейно-кабельных сооружений связи.

Технические характеристики прибора ПКС-М:

Параметр	Значения
ИСКАТЕЛЬ
Чувствительность	10 мкВ
Рабочая частота	1071 Гц
Полоса пропускания	10-12 Гц
Индикация	Звуковая
Эл. питание	9 В (батарея "Крона")
Габариты	165 x 110 x 45 мм
Масса	0,6 кг
ГЕНЕРАТОР
Выходная мощность	200 мВт, регулируемая
Максимальное выходное напряжение	10В на выходе "Д" при сопротивлении нагрузки не менее 500 Ом; 1В на выходе "К" при сопротивлении нагрузки не менее 5 Ом.
Рабочая частота	1071 Гц
Наличие прерывистого сигнала	Есть, частота манипуляции 4,0±1,0 Гц
Эл. питание	9 В. Две батареи типа 3336, сетевой адаптер 220 В/50 Гц
Габариты	165 x 110 x 45 мм
Масса	0,7 кг
ХАРАКТЕРИСТИКИ КОМПЛЕКТА
Наличие служебной связи	Есть, по физической паре. Наличие индикации подключения абонента
Наличие контроля питания	Есть. Индицируется наличие питания и степень разряженности батарей
Упаковка	Сумка для комплекта
Диапазон рабочих температур	от -20 ºС до +40 ºC

Преимущества и особенности эксплуатации (в вопросах и ответах):

Каков принцип работы комплекта ПКС-М?
Принцип работы комплекта ПКС-М основан на качественной регистрации электромагнитного поля с помощью индуктивного датчика и электрического поля с помощью датчика-щупа.
Каковы основные преимущества комплекта ПКС-М?
- раздельное конструктивное исполнение генератора и искателя
- дополнительное симметрирование выходного сигнала генератора, что повышает избирательность при отборе пар
- высокая чувствительность и узкая полоса пропускания искателя, что позволяет решить вопросы помехоустойчивости и возможность работы на кабельных линиях большой протяжённости (до 3 км)
- специальная конструкция датчиков, позволяющая с высокой точностью определять как место повреждения, так и выделять элементы кабельных линий подлежащих ремонту
- наличие служебной связи с индикацией подключения абонента
- высокая механическая прочность корпусов генератора и искателя.
Какие особенности имеет устройство служебной связи?
Устройство служебной связи обеспечивает возможность дуплексной служебной связи. Питание линии осуществляется от схемы генератора. Выходной усилитель искателя обеспечивает согласование с узлом служебной связи для прослушивания испытательного сигнала через микротелефонную гарнитуру одновременно с ведением оперативных переговоров.
Можно ли использовать генератор комплекта для предварительной диагностики кабельных линий?
Схема служебной связи генератора даёт возможность предварительной оценки состояния кабельной линии. Она позволяет определить наличие короткого замыкания жил, найти "землю", прозвонить шлейф и т.п. Для этого тумблер "связь" на передней панели генератора перевести в верхнее положение и подключить к гнёздам "линия" исследуемую цепь. Свечение светодиода "связь" укажет на наличие замыкания.
Каковы особенности применения комплекта ПКС-М?
Комплект ПКС-М полностью согласуется с комплектом приборов ПСП-2-3 по рабочим характеристикам и схеме служебной связи. Так генератор комплекта ПСП-2-3 может применяться с искателем комплекта ПКС-М, а генератор комплекта ПКС-М – совместно с приемником ПСП-2-3.

Комплект поставки ПКС-М

Наименование	Количество
Искатель	1
Генератор	1
Кабели связи	1
Датчики	1
Сумка	1
Гарнитура	2
Руководство по эксплуатации	1
