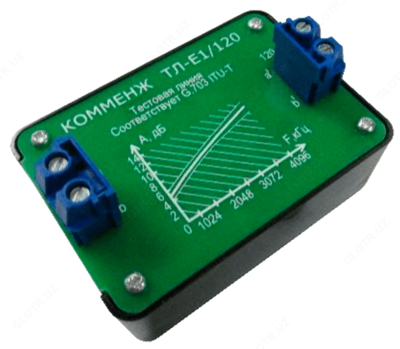

ТЛ-Е1/120 — тестовая линия

Описание товара

Описание тестовой линии ТЛ-Е1/120:

Тестовые линии ТЛ-Е1/120 предназначены для настройки, проверки и испытаний оборудования c портами Е1, которые используют для передачи данных симметричный кабель с волновым сопротивлением 120 Ом в соответствии с рекомендацией ITU-T G.703.

Особенности тестовой линии ТЛ-Е1/120:

В соответствии с рекомендацией ITU-T G.703 Physical/electrical characteristics of hierarchical digital interfaces (clause 11.3 Specifications at the input ports) затухание тестовой линии на полутактовой частоте 1024 кГц составляет 6 дБ и далее увеличивается в диапазоне частот до 4096 кГц пропорционально росту √f.

Рекомендация ITU-T G.703 определяет, что затухание двухпроводной линии между портами передачи и приема может быть в пределах от 0 до 6 дБ, а далее возрастает пропорционально √f . Таким образом, если сигнал Е1 без ошибок проходит через тестовую линию, то проверяемое оборудование удовлетворяет требованиям ITU-T G.703. Для проверки оборудования может быть использован физический локальный заворот, или же тестовые линии могут быть включены между двумя портами . При необходимости можно использовать тестовые линии для проведения измерений с помощью тестеров-анализаторов каналов Е1.

Технические характеристики тестовой линии ТЛ-Е1/120:

Кратность полу-тактовой частоте	Частота, кГц	Затухание, дБ
		Номинальное	Минимальное (-10%)	Максимальное (+10%)
1	1024	6,0	5,40	6,60
1,5	1536	7,34	6,60	8,10
2	2048	8,50	7,65	9,35
2,5	2560	9,40	8,46	10,34
3	3072	10,40	9,36	11,44
3,5	3584	11,20	10,08	12,32
4	4096	12,00	10,80	13,20
Характеристика		Значение
Габариты (д х ш х в), мм		70 х 50 х 35 мм
Вес, не более, г.		60
Климатические условия применения	Температура, °С	-20 … +40
	Относительная влажность, %	10 – 90
Температура транспортирования, °С		-20…+50
Температура хранения, °С		+5…+40
Уровень ответственности по СТП Commeng-001-2014		4
Срок службы, лет		10
Гарантийный срок, с момента ввода в эксплуатацию, месяцев		12 (но не более 18 с даты выпуска)
