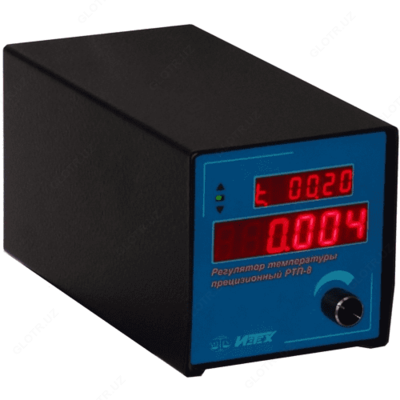

РТП-8 — регулятор температуры прецизионный

Описание товара

Назначение регулятора температуры прецизионного РТП-8:
- Прецизионное поддержание (регулирование) температуры;
- Управление термостатами;
- Управление калибраторами температуры.
Свойства регулятора температуры прецизионного РТП-8:
- Высокая стабильность поддержания температуры;
- До восьми каналов измерений;
- До трех каналов регулирования;
- Малые габариты.
Описание регулятора температуры прецизионного РТП-8:

Регуляторы температуры прецизионные РТП-8.1, РТП-8.3 предназначены для построения на их основе термостатов, калибраторов температуры и других устройств, требующих прецизионного поддержания температуры, например, приборов для измерения коэффициента теплопроводности.

На базе РТП-8.1 нашей организацией производятся следующие типы приборов: термостаты переливные прецизионные серии ТПП-1, жидкостные термостаты Т-2 и Т-3, калибраторы температуры поверхностные КТП-1.

На базе РТП-8.3 производятся: калибраторы температуры КТ-1, КТ-2, КТ-3, приборы для измерения коэффициента теплопроводности серии ПИТ-2.

В качестве первичных преобразователей (датчиков) температуры могут использоваться термопреобразователи сопротивления (ТС) и термоэлектрические преобразователи (ТП) всех типов, в том числе и эталонные (ПТС-10, ПТСВ, ППО(S) и другие). В РТП-8.3 предусмотрена возможность использования на разных каналах разных типов датчиков температуры ТС и ТП.

Текущая температура в термостате или калибраторе отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. После выхода термостата (калибратора) на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода термостата (калибратора) на уставку. Установка температуры осуществляется на регуляторе при помощи ручки управления. Дискретность задания температуры регулирования – 0,01°С для ТС и 0,1°С для ТП. Программное обеспечение позволяет калибровать регулятор для точного воспроизведения заданной температуры.

Рис. 1. График хода температуры в термостате ТПП-1.0 с регулятором РТП-8.1 в зависимости от времени. ТС (100П) в качестве датчика температуры

Рис.2. График хода температуры в калибраторе температуры КТ-3 с регулятором РТП-8.3 в зависимости от времени. ТП (ТНН) в качестве датчика температуры

Технические характеристики регулятора температуры прецизионного РТП-8:

Параметр	Значение
	РТП-8.1	РТП-8.3
Количество измерительных каналов	1	3... 8
Количество каналов регулирования	1	5
Термопреобразователи сопротивления
Разрешающая способность, °С	0.001
Стабильность поддержания температуры, °С	0.002 *
Термоэлектрические преобразователи
Разрешающая способность, °С	0.1
Стабильность поддержания температуры, °С	0.1*
Закон регулирования	ПИД
Диапазон температур регулирования, °С	по заказу
Нагрузка (нагреватель) на канал регулирования	~220В, не более 2кВт
Условия эксплуатации
Напряжение питающей сети, В	220±22
Нестабильность питающей сети, В	±4.4
Частота питающей сети, Гц	50±1
Температура окружающей среды, °С	+15...+25
Относительная влажность, %	30... 80
Атмосферное давление, кПа	84… 106.7
Потребляемая от сети мощность, Вт	10
Размеры, мм	96 x 96 x 170
Масса, кг	0,8	0,9
Связь с компьютером	RS-232C

* Зависит от объекта регулирования.

Комплект поставки РТП-8

№	Наименование	Количество
1	Регулятор температуры прецизионный РТП-8 в выбранном исполнении	1
2	Паспорт	1
3	Кабель связи прибора с ПК через интерфейс RS-232С	1
4	Комплект разъемов	1
