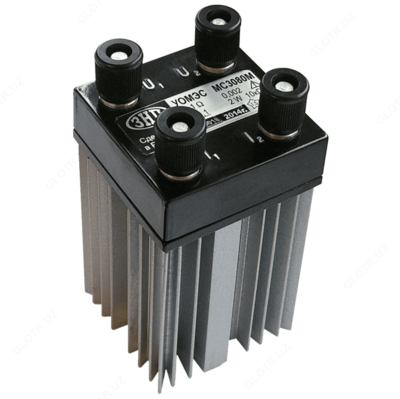

МС3080М — мера электрического сопротивления

Описание товара

Назначение меры электрического сопротивления МС3080М:

Мера электрического сопротивления МС3080M предназначена для применения в качестве образцовых и рабочих мер электрического сопротивления в воздушной или жидкостной средах (конденсаторное масло, керосин, кремнийорганическая жидкость). Меры МС3080М расширяют функциональные возможности мер МС3080 по нагрузочной способности и обеспечивает работу на переменном токе с частотой до 10 кГц.

Мера электрического сопротивления МС3080M выпускается в модификациях с классом точности 0,001, 0,002, 0,005 или 0,01, а также, с сопротивлением 1 и 10 Ом или 0,001, 0,01 и 0,1 Ом.

Принцип действия мер МС3080М заключается в воспроизведении значений сопротивления с помощью резистивного элемента. Резистивные элементы МС3080М с R_ном от 0,001 до 10 Ом изготовлены из листового прецизионного нихромового сплава. Каждый резистивный элемент герметизирован, погружен в теплопроводящую пасту и соединен с двумя токовыми и двумя потенциальными зажимами, расположенными в верхней части корпуса на изоляционной панели. МС3080М выполнены в унифицированном массивном корпусе из алюминиевого сплава, являющийся одновременно экраном и радиатором.

Технические характеристики меры электрического сопротивления МС3080М:

Параметр	МС3080М класс 0,001 (1 и 10 Ом)	МС3080М класс 0,002 (1 и 10 Ом)	МС3080М класс 0,005 (1 и 10 Ом)	МС3080М класс 0,01 (1 и 10 Ом)	МС3080М класс 0,001 (0,001, 0,01 и 0,1 Ом)	МС3080М класс 0,002 (0,001, 0,01 и 0,1 Ом)	МС3080М класс 0,005 (0,001, 0,01 и 0,1 Ом)	МС3080М класс 0,01 (0,001, 0,01 и 0,1 Ом)
Номинальные значения сопротивлений	1 и 10 Ом				0,001, 0,01 и 0,1 Ом
Классы точности (нестабильность за год)	0,001	0,002	0,005	0,01	0,001	0,002	0,005	0,01
ТКС α, 10-6 1/°С	±1; ±3; ±5
Допускаемое отклонение действительного значения сопротивления от номинального	не более: ±0,01%
Номинальная мощность рассеивания (при соответствующем номинальном значении сопротивления)	0,1 Ом				0,1 Ом
Максимальная мощность рассеивания (при соответствующем номинальном значении сопротивления)	2,0 Ом				2,0 Ом
Предельная мощность рассеивания (при соответствующем номинальном значении сопротивления)	2,5 Ом				3,0 Ом
Погрешность аттестации на переменном токе	±0,006
Габаритные размеры	120х60х60 мм
Масса	3 кг

Комплект поставки МС3080М

№	Наименование	Количество
1	Мера электрического сопротивления МС3080M (модификация в зависимости от значения сопротивления и класса точности)	1
2	Коробка укладочная	1
3	Руководство по эксплуатации	1
4	Формуляр	1
