МарсГен-61850 — калибратор, эталонный источник цифрового потока

Описание товара

Назначение калибратора, эталонного источника цифрового потока МарсГен-61850:

Прибор МарсГен-61850 предназначен для поверки и калибровки счетчиков электроэнергии, анализаторов ПКЭ и УСВИ (PMU) с входными сигналами, представленными потоком дискретных значений по протоколу МЭК 61850-9-2LE.

Калибратор формирует поток с выполнением требований, предъявляемых к временным параметрам передачи пакетов в потоке, к его непрерывности и точной привязке к шкале времени UTC. Выдает сигнал синхронизации 1PPS.

Описание калибратора, эталонного источника цифрового потока МарсГен-61850:

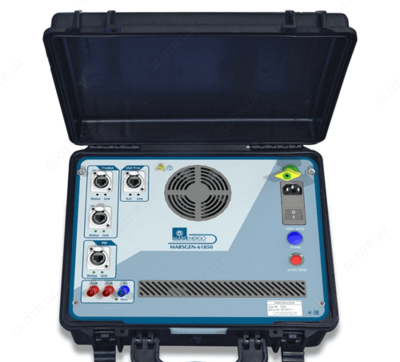

МарсГен-61850 представляет собой моноблок в корпусе-кейсе (IP67). Под герметичной крышкой на панели установлены следующие разъемы:
- Разъемы Ethernet для подключения:
  - ПК с установленным ПО управления калибратором;
  - поверяемого средства измерений для управления;
  - выход цифрового потока, воспроизводимого калибратором;
  - приема/передачи сигнала синхронизации по протоколу PTP;
- BNC разъемы для входа/выхода сигналов синхронизации.
Калибратор управляется ПО, установленным на внешнем компьютере (ПК). ПО позволяет устанавливать параметры «Качество сигнала» по каждой из фаз сигналов напряжения и тока в потоке в соответствии с описанием МЭК 61850-9-2.

Технические характеристики калибратора, эталонного источника цифрового потока МарсГен-61850:

Параметр	Значение
Синхронизация: 1PPS PTP	электрический (1 Гц), внешняя/внутренняя протокол IEEE 1588
Частота дискретизации, выборок в секунду	от 1000 до 38 400
Тип сигнала (форма)	синусоидальный, треугольный, пилообразный прямой, пилообразный обратный, прямоугольный, фазовое управление, субгармоники, чётные гармоники, фликер, провалы, перенапряжения
Параметр выходного сигнала	Диапазон значений	Дискретность установки	Основная погрешность
Основная (1-я) гармоника
Частота основной гармоники	40 ... 500 Гц	0,00001	±0,0003 %
Напряжение	10 мВ ... 15 МВ	10 мкВ	±0,03 %
Ток	1 мА ... 1,5 МА	1,0 мкА	±0,03 %
Угол фазового сдвига	–180° … +180°	0,0001	0,03°
Активная мощность	0,01 Вт ... 15 ТВт	-	±0,03 %
ПКЭ (всего более 25 параметров)
Порядок гармоники (интергармоники)	0,1 ... 50	0,1	-
Среднеквадратическое значение гармонической составляющей напряжения и тока (% от основной гармоники)	0 ... 50	0,0001	±0,01 %
Суммарный коэффициент гармонических составляющих силы переменного тока и напряжения, %	0 ... 50	0,0001	±0,01 %
Фликер	0,2 ... 10	-	±1,5 %
Параметры случайных событий (6 параметров)	-	-	±0,005 с
Частота выходного опорного сигнала (1PPS)	1 Гц	-	±2·10^-6 Гц

Комплект поставки МарсГен-61850

№	Наименование	Количество
1	Калибратор МарсГен-61850	1
2	USB flash-drive с ПО	1
3	Кабель Ethernet 2 м (RJ-45 - RJ-45)	1
4	Руководство по эксплуатации	1
5	Формуляр	1
6	Методика поверки	1
