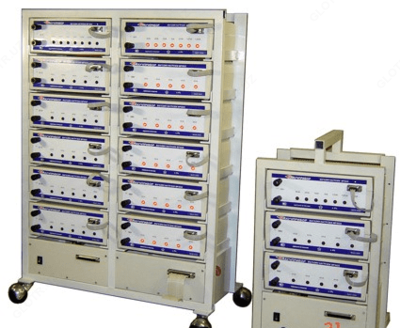

MP3025 — магазин нагрузок для поверки трансформаторов напряжения

Описание товара

Назначение магазин нагрузок для поверки трансформаторов напряжения MP3025:

Магазин нагрузок для поверки трансформаторов напряжения MP3025 предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz. Магазин нагрузок MP3025 собран в диэлектрическом корпусе и снабжен откидывающейся ручкой.

Магазин нагрузок MP3025 изготавливается в типоисполнениях:
- МР3025 (100V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
- МР3025 (57,7V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
- МР3025 (100V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 40; 40; 40; 40; 40 ВА (в сумме 200 ВА);
- МР3025 (57,7V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 40; 40; 40; 40; 40 ВА (в сумме 200 ВА).

Номинальное значение активных сопротивлений и индуктивностей, а также их допускаемые отклонения магазина нагрузок MP3025:

Обозначение секции (номин. значение полной мощности нагрузки), ВА	Номинальное значение активного сопротивления нагрузки, Ом	Допустимое отклонение активного сопротивления нагрузки, не более, Ом	Номинальное значение индуктивности нагрузки, Н	Допустимое отклонение индуктивности нагрузки, не более, Н
Технические характеристики МР3025 (100V-80,42VA)
40	200	± 8	0,477	± 0,019
20	400	± 16	0,955	± 0,038
10	800	± 32	1,910	± 0,076
5	1600	± 64	3,820	± 0,153
2,5	3200	± 128	7,639	± 0,305
1,67	4700	± 188	11,440	± 0,458
1,25	6400	± 256	15,280	± 0,611
Технические характеристики МР3025 (57,7V-80,42VA)
40	66,6	± 2,66	0,159	± 0,00636
20	133,2	± 5,33	0,318	± 0,0127
10	266,3	± 10,6	0,636	± 0,0254
5	532,6	± 21,3	1,272	± 0,0509
2,5	1065,4	± 42,6	2,545	± 0,102
1,67	1594	± 63,7	3,810	± 0,152
1,25	2130	± 85,2	5,090	± 0,203
Технические характеристики MP3025 (100V-200VA)
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
40	200	± 8	0,477	± 0,019
Технические характеристики MP3025 (57,7V-200VA)
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
40	66,6	± 2,66	0,159	± 0,00636
