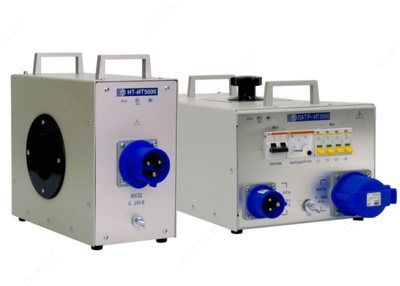

ИТ-5000 — регулируемый источник тока

Описание товара

Описание регулируемого источника тока ИТ-5000:

Регулируемый источник тока ИТ-5000 используется для обеспечения подачи переменного тока в первичную цепь эталонного и поверяемого трансформаторов тока (ТТ) в диапазоне 0-6000 А при проведении поверки ТТ по ГОСТ 8.217.

При увеличении выходного напряжения с ЛАТР - ИТ-5000 необходимо контролировать по встроенному амперметру, чтобы выходной ток с ЛАТРа не превышал 20 А. Для уменьшения выходного тока с ЛАТРа (компенсации реактивной составляющей тока) необходимо использовать встроенные конденсаторы, подключаемые переключателями C1–C4 на лицевой панели , подбирая их количество таким образом, чтобы ток с ЛАТРа был минимален.

Технические характеристики регулируемого источника тока ИТ-5000:

Параметр	Значение
Диапазон выходного тока	0,05 - 6000 А
Погрешность установки выходного тока	±10 %
Диапазон входного напряжения	(220 ± 10 %) В
Частота питающей сети	(50 ± 1 %) Гц
Мощность потребления от сети, не более	5 кВА
Продолжительность нерабочего интервала	20 мин
Наработка на отказ в рабочих условиях применения, не менее	50 000 ч
Средний срок службы, не менее	10 лет
Габаритные размеры нагрузочного трансформатора НТ-ИТ 5000, не более	380 × 170 × 310 мм
Габаритные размеры регулятора напряжения ЛАТР-ИТ 5000, не более	540 × 270 × 250 мм
Нагрузочный трансформатор НТ-ИТ 5000	35 кг
Регулятор напряжения ЛАТР-ИТ 5000	23 кг
Комплект кабелей	25 кг

№	Наименование	Количество
1	Нагрузочный трансформатор НТ-ИТ5000	1
2	Регулятор напряжения ЛАТР-ИТ5000	1
3	Блок резисторов НТ-ИТ5000	1
4	Руководство по эксплуатации	1
5	Упаковка	3
	Комплект кабелей:
6	«К-240» (сечение - 240 мм², длина - 2 м)	2
7	«К-120» (сечение - 120 мм², длина - 2 м)	2
8	«К-50» (сечение - 50 мм², длина - 6 м)	1
9	«К-16» (сечение - 16 мм², длина - 2 м)	2
10	«К-5» (сечение - 5 мм², длина - 2 м)	2
11	«ЛАТР-НТ» (длина - 4 м)	1
12	Кабель питания ЛАТР-ИТ5000 (длина - 2 м)	1
