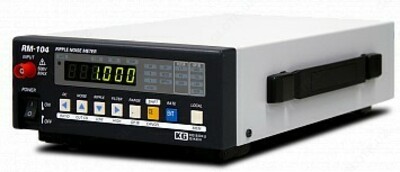

RM-104 — измеритель пульсаций
-
Назначение измерителя пульсаций RM-104:
RM-104 способен измерять пиковые значения пульсаций и шума импульсных источников питания в полосе до 100 МГц с цифровой индикацией, а также в режиме ДУ.
Измерение пульсаций источников питания является сложной задачей, поскольку осциллограф при автоматическом запуске развертки не может измерить пиковые значения пульсаций или данные могут быть неправильно интерпретированы, т.к. их отсчет проводится оператором визуально.
Естественно, существуют некоторые приборы, которые позволяют решить данную задачу, однако только единственный вольтметр RM-104 (!) - обеспечивает измерение шума и пульсаций в полосе свыше 50 МГц.
Спаренные пульсации и шум напряжения переменного тока:
.jpg)
А: Размах пульсации + шум, В: Пульсации напряжения, С: Шумы напряжения, D: Пульсации при переключениях, E: Пульсации переменного напряжения
Особенности измерителя пульсаций RM-104:
- Независимое измерение постоянного напряжения, переменного ВЧ напряжения, пульсаций и шумов источников питания (p-p Ripple Noise, p-p Noise of Switching PS);
- Полоса пропускания для ВЧ напряжений до 100 МГц;
- Погрешность по постоянному напряжению ±0,025%;
- Погрешность по ВЧ напряжению ± 3% до 10 МГц;
- Цифровой дисплей 4,5 разряда;
- Встроенные фильтры НЧ и ВЧ;
- Выбор скорости измерения (Быстро/ Медленно);
- Переключаемое входное сопротивление 1 МОм/ 50 Ом;
- Интерфейс: USB, GPIB (опция – LAN/ RX-01);
- Опция: SC-82 8 кан. сканер (мультиплексор).
-
Технические характеристики измерителя пульсаций RM-104:
Параметр Значение Пределы измерений ± 6 / ± 60 / ± 500 В Разрешение 0,1 мВ / 1 мВ / 10 мВ Погрешность измерения ± (0,025%*Uизм + 0,025%*Uпредел) Время измерения ≤90 мс (режим Быстро), ≤250 мс (режим Медленно) Входной импеданс 1 МОм Максимальное напряжение ± 500 В Пределы измерений 300 мВ пик / 3000 мВ пик Разрешение 0,1 мВ / 1 мВ Рабочая полоса частот 50 Гц…100 МГц
НЧ измерения: 50 Гц…2 кГц (LF)
ВЧ измерения: 2 кГц…100 МГц (HF)Ограничение полосы 20 МГц Погрешность измерений ± (2%*Uизм + 1%*Uпредел) в полосе 10 кГц…10 МГц Время измерения ~170 мс Входной импеданс 50 Ом Максимальное напряжение 4 В п-п Интерфейс USB, GPIB Напряжение питания 90 - 264 В, 50 / 60 Гц, 20 ВА Габаритные размеры 180 х 85 х 300 мм Масса 1,7 кг
