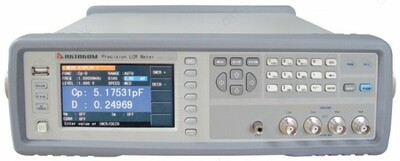

АММ-3038 — анализатор компонентов

Описание товара

Назначение анализатора компонентов АММ-3038:

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью АММ-3038, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее. Прибор имеет встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК.

Технические характеристики анализатора компонентов АММ-3038:

Характеристика		Значение
Измеряемые (тестируемые) параметры		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров		0,05%
Частотные характеристикитестового сигнала	Тестовая частота	20 Гц...300 кГц
	Наилучшее разрешение	10 мГц. Отображение 4 разряда
	Точность установки	0,01%
AC уровень	Напряжение тестового сигнала	10 мВ...2 Вскз
	Наилучшее разрешение	100 мкВ. Отображение 3 разряда
	Точность установки	10%Uуст + 2 мВ (ALC ON)
	Точность установки	6%Uуст + 2 мВ (ALC OFF)
	Ток тестового сигнала	100 мкА...20 мА
	Наилучшее разрешение	1 мкА. Отображение 3 разряда
	Ток тестового сигнала	10%Iуст + 20 мкА (ALC ON)
	Ток тестового сигнала	6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC	Напряжение / ток	0 В ...±5 В / 0 мА ...±50 мА
	Разрешение	0,5 мВ / 5 мкА
	Точность установки	1%Uуст + 5 мВ
	ISO ON	используется при тестированиииндуктивности и трансформаторов
Выходной импеданс АС	ISO ON	100 Ом
Выходной импеданс АС	ISO OFF	30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR		30 Ом, 50 Ом, 100 Ом выбираемый
Тестируемые параметры трансформаторов		DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс
Время измерения (без учета времени изменения значения на дисплее)		Быстрое: 13 мс
		Среднее: 67 мс
		Медленное: 187 мс
Диапазон измерения LCR параметров	\|Z\|, X, R, DCR	0,00001 Ом...99,9999 МОм
	\|Y\|, B, G	0,00001 мкСм..99,9999 См
	C	0,00001 пФ...9,99999 Ф
	L	0,00001 мкГн...99,9999 кГн
	D	0,00001...9,99999
	Q	0,00001...99999,9
	θ (град)	-179,999°...179,999°
	θ (рад)	-3,14159...3,14159
	Δ%	-999,999%...999,999%
Базовая точность измерения LCR параметров		0,05%
Схема замещения		Последовательная, параллельная
Выбор диапазона		Ручной, автоматический
Режим запуска		Внутренний, ручной, внешний, по шине
Усреднение		1...255
Калибровка		Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции		ΔABC, Δ%
Установка задержки		0...999, наилучшее разрешение 100 мкс
Компаратор		10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
		Счетчик ячеек
		Выход PASS/FAIL на передней панели
		LED индикатор
Список свипирования		10 точек
Список свипирования		Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения
Внутренняя память		100 ячеек для файлов установок LCRZ
Внутренняя память		201 результат измерения
Внешняя USB память		GIF файлы. Файлы установок LCRZ
Интерфейсы	I/O (ввод/вывод)	HANDLER (сортировщик) на передней панели
	ПК	USB, RS232C, GPIB (опция), LAN
	Память	USB host на передней панели
	Управление источником смещения	Внешний источник смещения управляется через DCI интерфейс.
		Максимальный ток смещения - 120 А
		Опция. Устанавливается либо DCI интерфейс либо GPIB
Дисплей		цветной ЖК 4,3" TFT
Рабочая температура/влажность		0°С-40°С, ≤90%RH
Питание		99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность		80 ВА
Габаритные размеры		280 х 88 х 370 мм (без хольстера)369 х 108 х 408 мм (без хольстера)
Вес		Около 5 кг

Комплект поставки АММ-3038

№	Наименование	Количество
1	Анализатор компонентов АММ-3038	1
2	Адаптер с щупами Кельвина АСА-3012 или АСА-3026	1
3	Адаптер для прямого подключения компонентов АСА-3048 с двумя парами дополнительных сменных контактных пружин	1
4	Калибровочная пластина	1
5	Сетевой кабель	1
6	Предохранитель Т2АL 250 В	2
7	Руководство по эксплуатации	1
8	Упаковочная тара	1
