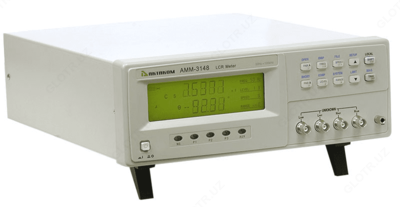

АММ-3148 — Измеритель RLC

Описание товара

Назначение АММ-3148:

Недорогой LCR-метр экономного класса обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц. Имеет небольшие габаритные размеры и вес. Приборы имеют довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.

Технические характеристики АММ-3148:

Характеристика		Значение
Измеряемые (тестируемые) параметры		\|Z\|, C, L, X, B, R, G, D, Q, θ
Базовая точность измерения LCR параметров		0,1%
Тестовая частота		10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц
Напряжение тестового сигнала		0,1 Вскз, 0,3 Вскз, 1 Вскз
Выходной импеданс		30 Ом, 100 Ом
Время измерения (раз/сек) на частотах >1 кГц		Быстрое: 20 Среднее: 8 Медленное: 2
Диапазон измерения LCR параметров	\|Z\|, X, R	0,0001 Ом...99,999 МОм
	C	0,001 пФ...9999,9 мкФ
	L	0,001 мкГн...99,999 кГн
	D	0,0001...9,9999
	Q	0,0001...9999,9
	θ (град)	-179,99°...179,99°
	θ (рад)	-3,1415...3,1415
	Δ%	-999,99%...999,99%
	Схема замещения		Последовательная, параллельная
Выбор диапазона		Ручной, автоматический, удержание
Режим запуска		Внутренний, ручной, внешний, по шине
Усреднение		1...99
Калибровка		Открытая, закрытая, полная частотная коррекция
Математические операции		Абсолютное значение, Δ%
Схема измерения		5-ти проводная
Компаратор		5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX
Внутренняя память		10 ячеек для файлов установок
Интерфейсы		RS232C, HANDLER, GPIB (опция)
Режим отображения		Абсолютное значение, Δ, Δ%
Дисплей		5 разрядов, специальный ЖК с подсветкой
Рабочая температура/влажность		0°С-40°С, ≤90%RH
Питание		198 В...242 В; 47,5 Гц...52,5 Гц
Макс. потребляемая мощность		≤30 ВА
Габаритные размеры		275 х 120 х 425 мм
Вес		Около 3,8 кг

Реальные конденсаторы, резисторы и катушки индуктивности отличаются от идеальных. Обычно компоненты имеют характеристики резистора и реактора одновременно. Реальный компонент состоит из идеального резистора и реактора (индуктивности или конденсатора), соединённых по последовательной или параллельной эквивалентной схеме. Величины из двух различных эквивалентных схем могут быть преобразованы друг в друга по соответствующим формулам и отличаются за счёт параметров добротности (Q) и тангенса угла диэлектрических потерь (D).
