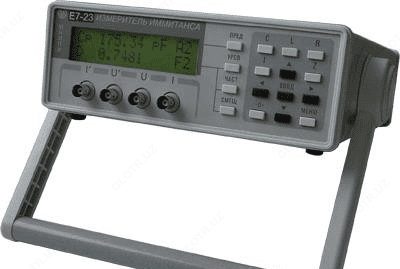

Е7-23 — измеритель RLC

Е7-23 — измеритель RLC

Е7-23 — измеритель RLC

Е7-23 — измеритель RLC

Е7-23 — измеритель RLC

Е7-23 — измеритель RLC

Е7-23 — измеритель RLC

Описание товара

Назначение измерителя RLC Е7-23

Измеритель RLC Е7-23 – прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.

Особенности измерителя RLC Е7-23
- емкость (10-14...10-1) Ф
- индуктивность (10-8...104) Гн
- сопротивление (10-4...108) Ом
- проводимость (10-9...10) См
- добротность 10-3...103
- угол фаз. сдвига -180°...+179,9°
- ток утечки 10-7...10-3 А
- раб. частоты 100 Гц, 1 кГц, 10 кГц
- RS-232C

Технические характеристики измерителя RLC Е7-23

Параметр	Значение
Технические данные
Емкость, Ф	10^-14- 10^-1
Индуктивность, Гн	10^-8 - 10⁴
Активное cопротивление, Ом	10^-4 - 10⁸
Реактивное cопротивление, Ом	10^-4 - 10⁸
Модуль комплексного сопротивления, Ом	10^-4 - 10⁸
Проводимость, См	10^-9 - 10
Добротность, фактор потерь	10^-3 - 10³
Угол фазового сдвига комплексного сопротивления	-180° - +179,9°
Ток утечки, А	10^-7 - 10^-3
Базовая погрешность	± 0,15 %
Рабочие частоты	0,1; 1; 10 кГц
Погрешность установки частоты	±0,02 %
Уровни измерительного сигнала	(0,04±0,02) B и (1±0,2) В
Напряжение смещения на измеряемом объекте	0 - 63 В
Выходное сопротивление источника измерительного сигнала	100 ± 20 Ом
Общие данные
Интерфейс	RS-232C
Питание	(220±22) В, 50 Гц
Масса	3,5 кг
Потребляемая мощность	20 В · А
Габаритные размеры (HxWxD)	90х265х317 мм
Рабочая температура	-20°С - 50°С, 5 ГОСТ 22261-94
Влажность	80% при 25 °С

Комплект поставки Е7-23

№ Наименование Количество

1. Измеритель RLC Е7-23 1

2. Инструкция по эксплуатации 1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%

С этим товаром смотрят

НАБОРЫ ДЛЯ КОНТРОЛЯ КАЧЕСТВА ПОКРЫТИЙ ELCOMETER KIT 1, KIT 2, KIT 3

10 сум

АМ-3026 — высокочастотный RLC-метр с поддержкой LXI стандарта

10 сум

LCR-76300 — измеритель импеданса прецизионный

10 сум

ТПМ-250 — миллитесламетр (магнитометр) портативный модульный

36 900 864 сум

WK 6510B — прецизионный ВЧ измеритель

10 сум

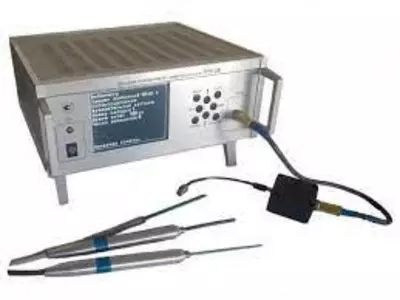

ТПУ-2В — тесламетр-веберметр (флюксметр) универсальный
