ПИТ-5/30-УА-П — преобразователь измерительный постоянного и переменного тока

Описание товара

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-5/30-УА-П:

Измерительный преобразователь ПИТ-5/30-УА-П предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

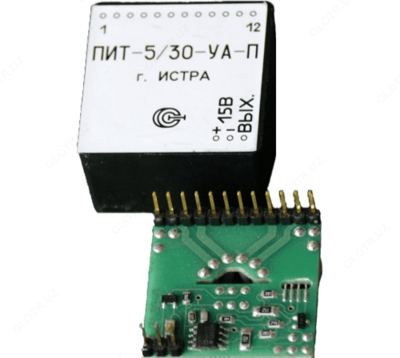

Данный преобразователь состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-5/30-УА-П:

Параметр	Значение
Диапазон измеряемых токов, А	0...5; 0...10; 0...15; 0...30
Выходной сигнал при номинальном измеряемом токе, мА	30
Основная приведенная погрешность, не более, %	1
Полоса пропускания, Гц	0...50
Источник питания, В	+/-14,25 ... +/-15,75
Ток потребления по цепи питания, не более, мА	40
Габаритные размеры, мм	33x33x22
Масса, г	50

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-5/30-УА-П	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
