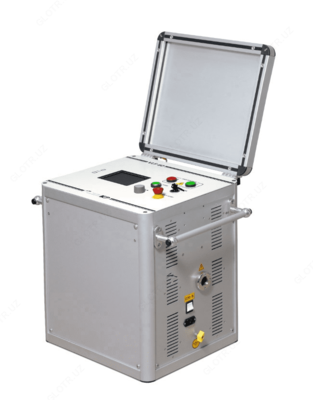

VLF-60 — установка для проведения испытаний напряжением сверхнизкой частоты

Описание товара

Особенности установки для проведения испытаний напряжением сверхнизкой частоты VLF-60:

VLF-60 – это простая в использовании установка для проведения испытаний высоким постоянным напряжением или переменным напряжением сверхнизкой частоты (СНЧ) различных типов электрической изоляции, в том числе и XLPE-кабелей (сшитый полиэтилен), испытания объектов с высокой емкостью, таких как кабели и генераторы. Так же установка может быть использована для испытаний переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т. д.

Испытание проверяемого кабеля переменным высоким напряжением сверхнизкой частоты, в диапазоне от 0,01 до 0,1 Гц, позволяет обнаруживать повреждение плохой изоляции, не разрушая качественной. По сравнению с испытанием кабеля напряжением постоянного тока, которое может повредить хорошую изоляцию, испытание СНЧ не имеет такого пагубного воздействия на кабель.

Особенности установки для проведения испытаний напряжением сверхнизкой частоты VLF-60:
- Эффективное неразрушающее испытание кабеля;
- Портативность - идеально подходит для полевых испытаний;
- Емкость нагрузки до 10 мкФ;
- Возможность прожига кабеля;
- Полностью автоматический цикл испытания;
- Автоматический разряд емкости после испытания;
- Простота в обслуживании за счет безмасляной изоляции;
- Измерение напряжения пробоя и параметров нагрузки;
- Простое в использовании программное обеспечение;
- Сенсорный цветной ЖК-экран.

Технические характеристики установки для проведения испытаний напряжением сверхнизкой частоты VLF-60:

Параметр	Значение
Параметры выходного напряжения
Синусоидальное, кВ	0 – 62 (амплитудное) / 0 – 44 RMS
Постоянное, кВ	± 0 – 60
Косинус-прямоугольное, кВ	0 – 60
Относительная погрешность измерения напряжения, %	± 1
Разрешающая способность индикации напряжения, кВ	0,1
Параметры выходного тока
Синусоидальный (RMS), мА	26
Постоянный / косинус-прямоугольный, мА	40
Относительная погрешность измерения силы тока, %	± 1
Разрешающая способность индикации тока, мкА	1
Частота на выходе установки, Гц	0,01 − 0,1 с шагом 0,01(по умолчанию 0,1) – автоматический выбор частоты
Максимальная нагрузка на выходе установки	1 мкФ @ 0,1 Гц @ 44 кВ RMS 5,0 мкФ @ 0,01 @ 44 кВ RMS 10,0 мкФ (при уменьшенной частоте и напряжении)
Режимы работы установки
Синусоидальное напряжение	Есть
Косинус-прямоугольное напряжение	Есть
Постоянное напряжение (положительная / отрицательная полярность)	Есть
Испытание вакуумных переключателей (пост. напряжение)	Есть
Испытание оболочки кабеля	Есть
Режим поиска повреждения оболочки кабеля	Есть
Режимы управления пробоем
Удержание дуги (прожиг)	Есть
Прерывание дуги (отсечка)	Есть
Параметры измеряемых значений
Параметры измеряемых значений	Среднеквадратичное и / или амплитудное
Диапазон измеряемой емкости, нФ	0,1 − 20 000
Диапазон измеряемого сопротивления, МОм	0,1− 20 000
Форма сигнала	Осциллограмма напряжения на выходе
Безопасность	50 / 60 Гц – 12 кВ Защита сети / Двойное разряжающее устр. (внутреннее)
Цикл работы	Продолжительный
Интерфейс связи с компьютером	USB, RS-485
Графический дисплей	Цветной, сенсорный TFT 5.7” (115 × 86 мм)
Напряжение питающей сети, В (50 / 60 Гц)	(110 − 240) ±10 %
Потребляемая мощность, кВА	1,2
Габаритные размеры (В × Ш × Г), мм	530 × 580 × 410
Масса, кг, не более	60

Комплект поставки VLF-60

№ Наименование Количество

1 Установка для проведения испытаний напряжением сверхнизкой частоты - VLF-60 1
