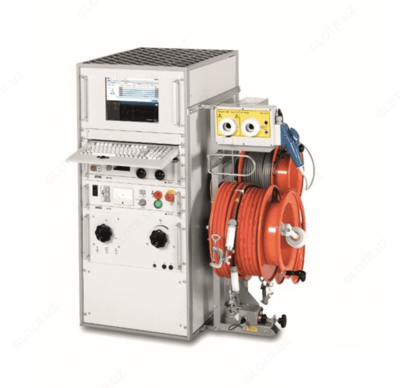

Syscompact-4000 — мобильный комплекс для поиска мест повреждений кабелей

Описание товара

Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

Мобильная установка Syscompact 4000 предназначена для диагностики и поиска мест повреждения кабельных линий. Прибор определяет расстояние до места неисправности и точно определяет повреждение кабеля на трассе. Syscompact 4000 находит повреждения всех типов: начиная от «обрывов» и «короткоих замыканий», до низкоомных и высокоомных повреждений, а также заплывающие пробои.

Прибор Syscompact 4000 сочетает в себе рефлектометр TDR IRG 4000, систему подключения для измерений по методу SIM/MIM, систему предварительного определения повреждений по методу импульсного напряжения ICM, а также мощный генератор импульсного напряжения SSG до 3000 Дж, 8/16/32 кВ, с опц. шагом напряжения 4 кВ.

Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:
- Быстрое и надёжное обнаружение неисправностей;
- Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;
- Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;
- Максимальная энергия импульсов 2100 Дж;
- Память на 100 эхограмм;
- Простая передача данных в ПК.

Технические характеристики установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

Параметр	Значение
Рефлектометр IRG 4000
Выходное напряжение передаваемого (зондирующего) импульса	10 … 160 В
Длительность передаваемого (зондирующего) импульса	20 нс … 1,3 мкс
Предельно допустимое напряжение	400 В переменного тока (50/60 Гц)
Выходной импеданс	10 — 2000 Ом, регулируемый
Чувствительность входного делителя	-10 … +60 дБ
Измерительные диапазоны при v/2 = 80 мс/мкс	10 … 3 300 км
Частота квантовая	200 МГц (период 5 нс)
Разрешающая способность	0,1 м (при v/2 = 80 м/мкс)
Погрешность измерений	0,1%
Скорость распространения v/2	20 – 150 м/мкс
Число запоминаемых в памяти эхограмм	> 100000
Дисплей	TFT, размер экрана 15,1 дюйма, 7U
Электропитание от сети	100 … 240 В (50/60 Гц)
Максимальная потребляемая мощность (без учета дисплея)	150 ВА
Интервал рабочих температур	0 … +50 °C
Тип защиты	IP54 защита от брызг и пыли
Размеры прибора IRG 3000 с 12,1-дюймовым дисплеем и корпусом-	483x174x365 мм
Масса	Приблизительно 7 кг
Генератор высоковольтных импульсов SSG
Выходное напряжение	0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
Энергия импульса	500, 1100, 1500, 2100 Дж
Частота следования импульсов	Одиночный, 10, 20 или 30 импульс/мин
Выходное испытательное напряжение	DC: 0 - 32 кВ
Максимальный ток утечки	DC: 850 мА
Система
Напряжение питания	110 – 240 В (50/60 Гц)
Рабочая температура	-20 ... +50 °C
Температура хранения	-40 ... +60 °C
Габариты	около 514х970х700
Вес	195 - 295 кг

Комплект поставки Syscompact-4000

№	Наименование	Количество
1	Рефлектометр IRG 4000	1
2	Генератор высоковольтных импульсов SSG 1100, 32 kV 1100Дж	1
3	Кабель соединительный с зажимами для IRG 4000	1
4	Кабель RS 232 для IRG 4000	1
5	Блок питания для IRG 4000	1
6	Программное обеспечение IRG 4000 на компакт-диске	1
7	Штанга разряда и заземления EES 40	1
8	Кабель заземления, 6 мм², 10 м	1
9	Шнур сетевого питания	1
10	Руководство по эксплуатации	1
