Блок питания кoмбинировaнный БПK 3

Описание товара

Комбинированные блоки питания БПК-3 и БПК-4 предназначены для обеспечения бесперебойным питанием устройств РЗА и приводов высоковольтных выключателей на энергообъектах с переменным оперативным током, не оснащенных источниками гарантированного напряжения.

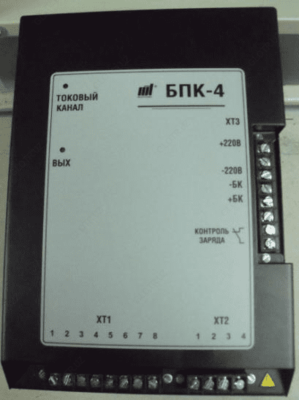

БПК-4 имеет три гальванически развязанных входа питания – два входа питания напряжением и один вход питания током, и два гальванически развязанных выхода питания нагрузки – выход 220 В для питания устройств РЗА и выход 400 В для заряда внешнего емкостного накопителя и питания привода выключателя.

В нормальном режиме работы оперативное питание БПК-4 осуществляется по входам напряжения от трансформатора собственных нужд подстанции или трансформаторов напряжения защищаемого присоединения. При попадании питания на входах напряжения вследствие близкого КЗ, оперативное питание БПК-4 осуществляется по входу тока от трансформаторов тока защищаемого присоединения.

Для снижения мощности, потребляемой входом тока, предусмотрено блокирование входа тока при наличии питания на входах напряжения.

Для сигнализации о заряде внешнего емкостного накопителя в БПК-4 предусмотрен гальванически развязанный дискретный выход контроля заряда.

БПК-3 отличается от БПК-4 отсутствием выхода 400 В для заряда внешнего емкостного накопителя и выхода контроля заряда.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
