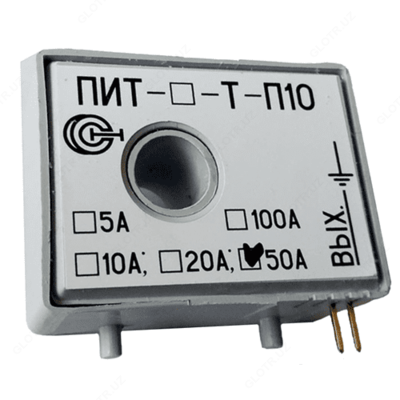

ПИТ-_-Т-П10 — преобразователь измерительный переменного тока

Описание товара

Назначение преобразователя измерительного переменного тока ПИТ-_-Т-П10:

Измерительные преобразователи серии ПИТ-_-Т-П10 предназначены для измерения переменных токов без разрыва цепи.

ПИТ-_-Т-П10 - преобразователи измерительные переменного тока с частотой 50 Гц. Отличается от других преобразователей своего класса низкой ценой. Выпускается для измерения тока в различных диапазонах : от 0 до 1 Ампера, ... , от 0 до 100 А:
- ПИТ-1-Т-П10 - преобразователь измерительный переменного тока 0...1 А;
- ПИТ-5-Т-П10 - преобразователь измерительный переменного тока 0...5 А;
- ПИТ-10-Т-П10 - преобразователь измерительный переменного тока 0...10 А;
- ПИТ-20-Т-П10 - преобразователь измерительный переменного тока 0...20 А;
- ПИТ-50-Т-П10 - преобразователь измерительный переменного тока 0...50 А;
- ПИТ-100-Т-П10 - преобразователь измерительный переменного тока 0...100 А.
Основные преимущества преобразователя измерительного переменного тока ПИТ-_-Т-П10:
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения.

Технические характеристики преобразователя измерительного переменного тока ПИТ-_-Т-П10:

Параметр	Значение
	ПИТ-1-Т-П10	ПИТ-5-Т-П10	ПИТ-10-Т-П10	ПИТ-20-Т-П10	ПИТ-50-Т-П10	ПИТ-100-Т-П10
Диапазон измеряемых токов, А	0...1	0...5	0...10	0...20	0...50	0...100
Номинальный выходной сигнал, В(мА) *	~ 2
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Нелинейность выходной характеристики, не более, %	0,2
Полоса пропускания, Гц	20-5000
Допустимая перегрузка по измеряемому току, разы	1,5
Ток потребления, мА	5
Порог срабатывания, мА	-
Диапазон рабочих температур,°С **	-10...+80 (-40 … +80)
Диаметр отверстия под токовую шину, мм ***	10
Габаритные размеры, мм	44х33х22
Масса, г	70

По требованию заказчика возможно:
* - изготовление датчиков с выходом TRUE-RMS;
** - изготовление датчиков с расширенным диапазоном рабочих температур;
*** - изготовление датчиков с увеличенным отверстием под токовую шину.

Комплект поставки ПИТ-_-Т-П10

№	Наименование	Количество
1	Преобразователь измерительный переменного тока ПИТ-_-Т-П10 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
