Предохранитель ПКТ-103 -6-100-31,5 УХЛ3

Описание товара

Описание Класс напряжения: 6 кВ
Номинальный ток, А: 100
Номинальный ток отсечки, кА: 31,5
Климатическое исполнение: У3

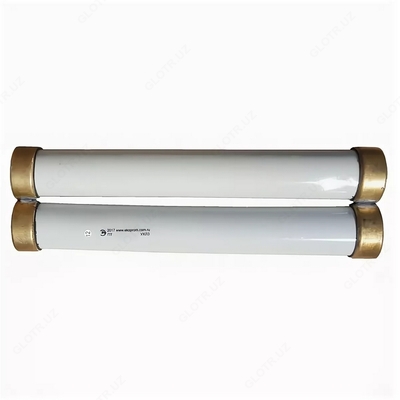

Габариты патрона
Диаметр патрона: 72 мм
Длина патрона: 364 мм
Вес патрона: 4,5 кг
Вес ПКТ в сборе: 7,3 кг

Высоковольтные предохранители ПКТ-предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение 6 кВ.

Предохранители ПКТ с кварцевым наполнителем являются токоограничивающими. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя.

Срабатывание патрона определяется в предохранителях ПКТ по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки. Указатель может отсутствовать.

Высоковольтный предохранитель ПКТ является комплектом, который состоит из следующих элементов и поставляется в разобранном виде:

Предохранитель состоит из:

Патрон (заменяемый элемент) – 1 шт.
Контакт (др. названия: губка, пинцет) – 2 шт.
Опорный изолятор ИО – 2 шт

Изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции.
