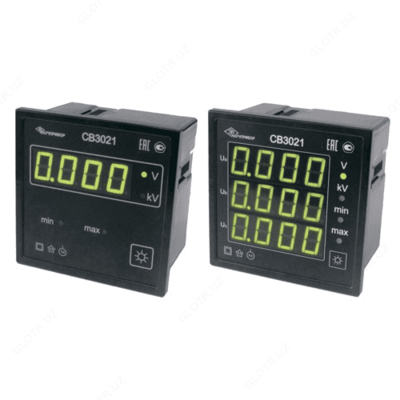

СВ3021 — вольтметр цифровой щитовой

Описание товара

Описание вольтметра цифрового щитового СВ3021:

Вольтметр СВ3021 измеряет действующие значения напряжения и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Вольтметр СВ3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

Вольтметр СВ3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (К_Н) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

Кроме функции измерения, вольтметр СВ3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

Вольтметр СВ3021 выпускается в 4-х исполнениях:
- СВ3021-100 - вольтметр с номинальным значением измеряемого напряжения 100 В, однофазный;
- СВ3021-250 - вольтметр с номинальным значением измеряемого напряжения 250 В, однофазный;
- СВ3021-100-3 - вольтметр с номинальным значением измеряемого напряжения 100 В, трехфазный;
- СВ3021-250-3 - вольтметр с номинальным значением измеряемого напряжения 250 В, трехфазный.
Вольтметр СВ3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

Питание вольтметра СВ3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

Вольтметр СВ3021 выпускается по ТУ 4221-034-16851585-2014. Сертифицирован, зарегистрирован в Госреестре средств измерений.

Технические характеристики вольтметра цифрового щитового СВ3021:

Параметр	Значение
	СВ3021-100	СВ3021-250	СВ3021-100-3	СВ3021-250-3
Пределы основной допускаемой приведенной погрешности	0,2 % к номинальному значению измеряемого напряжения
Номинальное значение измеряемого напряжения, U_н	100 или 250 В		100 В
Количество измеряемых каналов	1		3
Динамический диапазон измеряемых напряжений	от 0,1U_н до 1,5U_н	от 0,1U_ндо 1,2U_н	от 0,1U_н до 1,5U_н	от 0,1U_н до 1,2U_н
Частотный диапазон измеряемых напряжений	от 45 до 850 Гц
Потребляемая мощность, не более	5 ВА		7,5 ВА
Габаритные размеры, не более	120x120x90 мм
Масса, не более	0,55 кг

Комплект поставки СВ3021

№	Наименование	Количество
1	Вольтметр цифровой щитовой СВ3021 в выбранном исполнении	1
2	Формуляр	1
3	Ведомость принадлежностей	1
4	Комплект принадлежностей	1
5	Руководство по эксплуатации	1
6	Диск с программой	1
