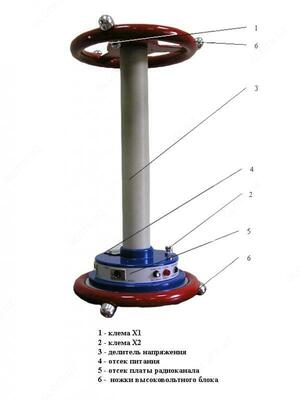

ИПИ-100 — измеритель параметров изоляции

Описание товара

Назначение измерителя параметров изоляции ИПИ-100:

ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.

ИПИ-100 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.

Условия эксплуатации измерителя

ИПИ-100 имеет следующие нормальные условия применения:
- Температура окружающего воздуха,°С 20±5;
- Относительная влажность воздуха, % 30–50;
- Атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
- Частота питающей сети, Гц 50±1;
ИПИ-100 предназначен для эксплуатации в следующих рабочих условиях применения:
- Температура окружающего воздуха,°С от плюс 5 до плюс 40;
- Относительная влажность воздуха, % до 90 при 30°С;
- Атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
- Частота питающей сети, Гц 50±1 или 54±0,2Гц;
Предельные условия транспортирования:
- Температура окружающего воздуха,°С, от минус 25 до плюс 55;
- Относительная влажность воздуха, % до 95 при 30°С;
- Атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
- Транспортная тряска:
- Число ударов в минуту 80–120;
- Максимальное ускорение, м/с2 30;
Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

Технические характеристики измерителя параметров изоляции ИПИ-100:

Параметр	Значение
Диапазон измерений тангенса угла диэлектрических потерь	от 5^. 10^-4 до 0,3
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения: 50 Гц 54 Гц	+ (5^.10^-4 + 0,05 tgδ) + (1^.10^-3 + 0,13 tgδ)
Диапазон измерения емкости при испытательном напряжении: 100кВ 50кВ	от 25пФ до 3нФ от 50пФ до 6нФ
Диапазон измерения напряжения	от 10 до 100кВ
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте: 50 Гц 54 Гц	+3% +3%
Примечание: измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54Гц к частоте 50Гц. Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5°С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения (п. 1.2.2) на каждые 10 град. изменения температуры. ИПИ-100 позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами. Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
Вывод информации	Жидкокристаллический дисплей (ЖКИ) модуль индикации
Связь между измерительным блоком и блоком индикации	осуществляется по радиоканалу в диапазоне частот 845-945 МГц
Устойчивость радиосвязи	на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт
Продолжительность работы	при емкости батарей 1800 мА·час продолжительность работы составляет не менее 10 ч
Средняя наработка на отказ для рабочих условий применения не менее	4000 ч
Средний срок службы измерителя	не менее 8 лет
Габаритные размеры, мм: Блок высоковольтный Модуль индикации Датчик напряжения	240 х 800 90х186х42 680 х 500
Масса, кг: Блок высоковольтный Модуль индикации Датчик напряжения	5 0,3 3
