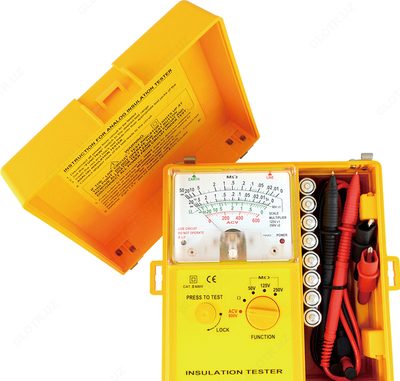

1801 IN — аналоговый измеритель сопротивления изоляции

Описание товара

Описание аналогового измерителя сопротивления изоляции 1801 IN:

Принцип действия измерителя сопротивления изоляции 1801 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления. Измеритель 1801 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 1801 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на тыльной стороне корпуса.

Особенности аналогового измерителя сопротивления изоляции 1801 IN:
- Измерение сопротивления изоляции, сопротивления цепи и переменного напряжения;
- Три фиксированных значения постоянного напряжения для измерения сопротивления изоляции от 50 В до 250 В;
- Измерение переменного напряжения до 600 В;
- Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА;
- Автоматический разряд накопительного конденсатора;
- Измерение сопротивления низкоомной цепи током 240 мА;
- Световая индикация наличия опасного напряжения в тестируемой цепи;
- Батарейное питание;
- Индикация состояния источников питания;
- Простота, компактность, надёжность;
- Масса 0,97 кг.

Технические характеристики аналогового измерителя сопротивления изоляции 1801 IN:

Параметр	Значения
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
Испытательное напряжение (постоянное)	50 В, 125 В, 250 В
Допустимое отклонение ипытательного напряжения	± 10 %
Пределы измерений	20 МОм (50 В), 50 МОм (125 В), 100 МОм (250 В)
Погрешность измерения	± 5 % от предела измерений
Тестовый ток	2 мА
СОПРОТИВЛЕНИЕ ЦЕПИ
Пределы измерений	50 Ом
Погрешность измерения	± 5 %
Тестовый ток	240 мА
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Предел измерений	600 В
Погрешность измерений	± 0 %
Полоса частот	40 … 1000 Гц
ОБЩИЕ ДАННЫЕ
Напряжение питания	1,5 В х 8 (тип АА)
Габаритные размеры	170 х 165 х 92 мм
Масса	0,97 кг

Комплект поставки 1801 IN

№	Наименование	Количество
1.	Аналоговый измеритель сопротивления изоляции 1801 IN	1
2.	Измерительные провода	2
3.	Зажимы "крокодил"	2
4.	Источник питания	8
5.	Предохранитель	1
6.	Плечевой ремень	1
7.	Руководство по эксплуатации	1
