ДН-160пт/2 — делитель для поверки трансформаторов напряжения

Описание товара

Назначение делителя для поверки трансформаторов напряжения ДН-160пт/2:

Делители напряжения составные ДН-160пт/2 (далее по тексту - делители) предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.

Описание делителя для поверки трансформаторов напряжения ДН-160пт/2:

Принцип действия делителей основан на методе емкостно-омического деления высокого напряжения.

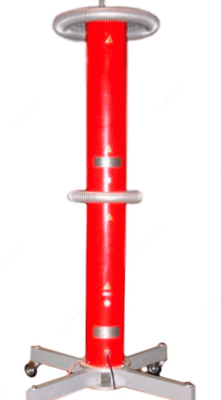

Делители состоят из двух резистивно-емкостных сборок в диэлектрических корпусах, двух электростатических экранов и опоры.

Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. Нижняя резистивно- емкостная сборка имеет отвод с высоковольтным вводом на напряжение 35/√3 кВ. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.

Делители выпускаются в следующих модификациях ДН-160пт/2 и ДН-160пт/2-БК. Модификация ДН-160пт/2-БК поставляется с блоком коррекции БК-1, модификация ДН-160пт/2 поставляется без блока коррекции БК-1.

Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели - разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.

Технические характеристики делителя для поверки трансформаторов напряжения ДН-160пт/2:

Параметр	ДН-160пт/2	ДН-160пт/2-БК
Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, %	±0,1	±0,05
Пределы допускаемой основной абсолютной погрешности угла фазового сдвига	±5,0	±2,0
Номинальные первичные напряжения, кВ	35/√3 110/√3 220/√3
Номинальное вторичное напряжение, В	100/√3
Номинальная частота переменного тока, Гц	50
Диапазоны преобразований напряжения переменного тока, кВ - 35/√3 - 110/√3 - 220/√3	от 16 до 25 от 50 до 80 от 100 до 160
Номинальные коэффициенты масштабного преобразования - 35/√3 - 110/√3 - 220/√3	350 1100 2200
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5δ
Параметры электрического питания блока коррекции: - Напряжения переменного тока, В - Частота переменного тока, Гц	220±22 50±1
Потребляемая мощность блока коррекции БК-1, В·А, не более	30
Габаритные размеры средства измерений, мм, не более - Блока коррекции БК-1: - Делителя:	110х280х280 1950х1130х1130
Масса, кг, не более: - Блока коррекции БК-1 - Делителя	3 25
Нормальные условия применения: - Температура окружающей среды, оС - Относительная влажность, % - Атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Условия эксплуатации: - Температура окружающей среды, оС - Относительная влажность, % - Атмосферное давление, кПа	от +5 до +40 от 30 до 80 от 84 до 106
Средний срок службы, лет	8
Средняя наработка на отказ, ч, не менее	7000
