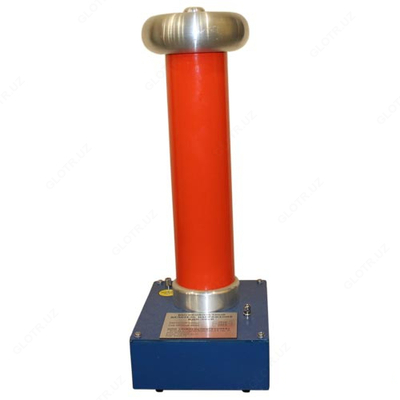

ВДН-50кВ — делитель напряжения высоковольтный

ВДН-50кВ — делитель напряжения высоковольтный

ВДН-50кВ — делитель напряжения высоковольтный

ВДН-50кВ — делитель напряжения высоковольтный

ВДН-50кВ — делитель напряжения высоковольтный

ВДН-50кВ — делитель напряжения высоковольтный

ВДН-50кВ — делитель напряжения высоковольтный

Описание товара

Назначение делителя напряжения высоковольтного ВДН-50кВ:

Высоковольтные делители напряжения ВДН-50кВ предназначены для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

Описание делителя напряжения высоковольтного ВДН-50кВ:

Высоковольтные делители напряжения ВДН-50кВ собраны по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителей осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.

Технические характеристики делителя напряжения высоковольтного ВДН-50кВ:

Параметр	Значение
Технические характеристики блока высокого напряжения
Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ	1 - 50
Диапазон измеряемых напряжений постоянного тока, кВ	1 - 70
Коэффициент деления	1000:1
Входное сопротивление высоковольтного плеча, МОм	600
Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более	±3%
Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более	±3%
Габаритные размеры высоковольтного блока, мм	200200510
Масса высоковольтного блока, кг, не более	3,2
Рабочие условия эксплуатации
Диапазон рабочих температур, °С	От +10 до +35
Относительная влажность воздуха при 25 °С, %, не более	80
Атмосферное давление, кПа	84-106,7

Комплект поставки ВДН-50кВ

№	Наименование	Количество
1	Высоковольтный делитель напряжения ВДН-50кВ	1
2	Кабель соединительный коаксиальный длина 3 м	1
3	Провод заземления длина 3 м	1
4	Руководство по эксплуатации	1
5	Паспорт	1
6	Транспортная тара	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
