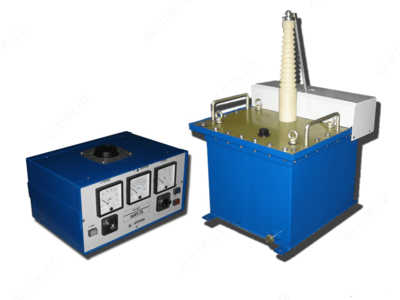

АИП-70 — установка для испытания и прожига изоляции силовых кабелей

Описание товара

Назначение установки для испытания и прожига изоляции силовых кабелей АИП-70:

Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

АппаратАИП-70 относится к классу полупроводниковых преобразователей электроэнергии и соответствует требованиям ГОСТ 28167-89 «Преобразователи переменного напряжения полупроводниковые».

Область применения: электросетевые предприятия обслуживающие электрические сети с рабочим напряжением от 0,4 до 10 кВ.

При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.

Технические характеристики установки для испытания и прожига изоляции силовых кабелей АИП-70:

Параметр	Значение
	АИП-70 (40 мА)	АИП-70 (80 мА)
Напряжение питающей однофазной сети переменного тока частотой 50Гц, В	220±10
Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ	от 10 до 70
Рабочий диапазон выходного переменного напряжения, действующее значение, кВ	от 10 до 50
Предел допускаемой основной приведенной погрешности воспроизведения выходного напряжения, %	±3
Выходной ток в режиме прожига, мА, не менее	40	80
Потребляемая мощность, кВ·А, не более	2,2	5
Габаритные размеры блока управления, мм	386х260х230
Габаритные размеры высоковольтного блока, мм	550х510х710
Общая масса, кг, не более	102	120
