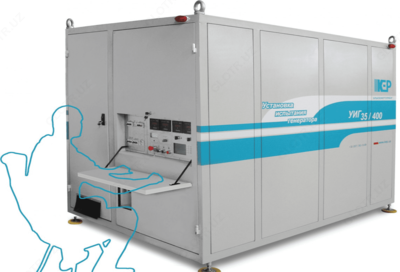

УИГ-35/400 — установка испытания генераторов

Описание товара

Назначение установки УИГ-35/400:

Установка УИГ-35/400 предназначена для проведения испытаний изоляции обмоток гидрогенераторов переменным напряжением, а так же проведения испытаний изоляции токопроводов, согласно требованиям "Правил устройства электроустановок" и РД 34.45-51.300, с максимальной мощностью на нагрузке до 400 кВА.

Условия эксплуатации установки УИГ-35/400:

Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

Параметр	Значение
Температура окружающей среды, °С	от +10 до +35
Относительная влажность, %	80 при температуре +25° С
Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)

Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

Технические характеристики установки УИГ-35/400:

Параметр	Значение
Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В	380 ± 38
Потребляемая мощность, кВ•А, не более	50
Продолжительность непрерывной работы на максимальном режиме, мин, не более	20
Перерыв после непрерывной работы, мин, не менее	40
Максимальная выходная мощность, кВ•А	750
Наибольшее выходное переменное напряжение при испытании гидрогенераторов, кВ	35
Приведенная погрешность измерения токов и напряжений, не более, %	3
Ток срабатывания защиты по высоковольтной стороне, А	13
Ток срабатывания защиты по низковольтной стороне, не более, А	120
Диапазон емкостей объектов испытаний, мкФ	0,01 – 1,0
Габаритные размеры Д×Ш×В, мм	2500×2000×1800
Гарантийный ресурс, ч	1200
Масса, кг, не более	3000

Комплект поставки УИГ-35/400

Наименование	Количество
Установка испытания генераторов УИГ-35/400	1
Регулятор напряжения РНО-120	1
Трансформатор повышающий ТМ-35-60	1
Реактор резонансный РРПОМ-35-400	1
Блок защиты от перенапряжения	1
Контроллер управления с памятью и выводом результатов на ноутбук	1
Диск с ПО	1
Дисплей	1
Делитель напряжения	1
Стойка ограждения	4
Крестовина стойки ограждения	4
Кабель питания управления	1
Кабель силовой	1
Провод защитного заземления 10 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке)	1
Провод рабочего заземления 6 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке)	1
Провод высоковольтный, (сверхгибкий, силиконовая резина)	1
Шнур ограждения (50м)	1
Комплект тканевых строп	1
Руководство по эксплуатации УИГ-35/400	1
Паспорт УИГ-35/400	1
Паспорт РНО-120	1
Паспорт ТМ-35-60	1
Паспорт РРПОМ-35-400	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%

С этим товаром смотрят

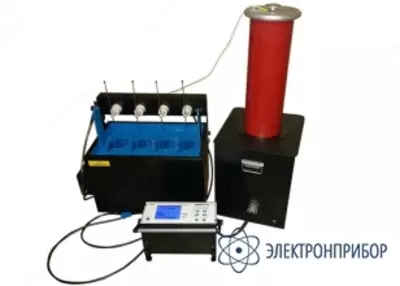

АВИЦ-120 исп.2 c АВИЦ-20П — аппарат высоковольтный испытательный в пластиковом корпусе совместно с ванной для испытаний
