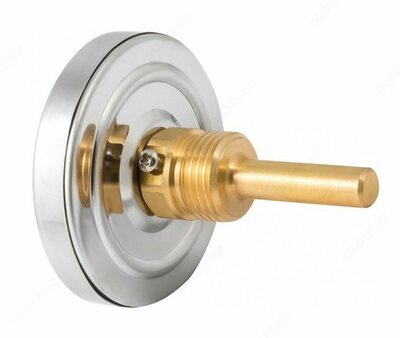

БТ-31.211 Термометр общетехнические (осевое присоединение)

Описание товара

Тип БТ, серия 211. Осевое присоединение в комплекте с защитной латунной* гильзой.
Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Диаметр корпуса, мм

63, 80, 100, 150

Класс точности

Ø80, 100, 150	1,0** / 1,5
Ø63	2,5

** — опция

Диапазон показаний температур, °С

−40…+60	0…+60	0…+100
0…+120	0…+160	0…+200
0…+250	0…+350	0…+450

Диапазон рабочих температур, °C

Окружающая среда: −10…+60

Длина погружной части, мм

Ø63	46 / 64 / 100 / 150 / 200
Ø80	46*** / 64 / 100 / 150 / 200 / 250
Ø100	46*** / 64 / 100 / 150 / 200 / 250 / 300
Ø150	64 / 100 / 150 / 200 / 250 / 300

*** — кроме t°=0…+60 / 350 / 450 °C

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP43, коррозионностойкая сталь 12Х15Г9НД

Кольцо

Коррозионностойкая сталь 12Х15Г9НД,
Ø80, 100, 150 — байонетное
Ø63 — запрессованное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Резьба присоединения (на гильзе)

G½ или M20×1,5

Рабочее давление (на гильзе), МПа

10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)

Регулировка

На штоке (для Ø63) или на корпусе с тыльной стороны

Межповерочный интервал

3 года

Климатическое исполнение

Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
