6CP100/50-7,5 — мобильная установка для испытания изоляции переменным напряжением до 100кВ, 50Гц, мощность 7,5кВА

Описание товара

Описание мобильной установки для испытания изоляции переменным напряжением 6CP100/50-7,5:

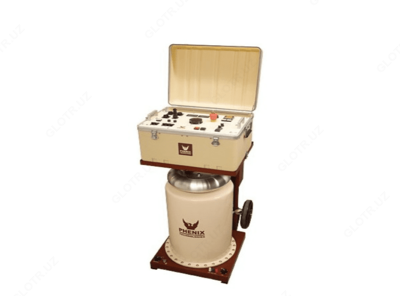

Установка Phenix 6CP100/50-7.5 является высоковольтным источником напряжения переменного тока, предназначенными для испытания изоляции высоким напряжением до 100кВ промышленной частоты 50Гц. Стандартная система включает в себя блок управления/контроля, блок высоковольтного трансформатора и все необходимые кабели, в том числе кабели заземления и питания. Высоковольтная часть смонтирована на тележке с колесами.

Установка имеет соответствующие места для подключения к высоковольтному выходу – на верху (от 0 до 100 кВ) и сбоку (от 0 до 50 кВ). Делитель напряжения постоянно присоединен к выходным клеммам и установлен внутри высоковольтного бака выхода для обеспечения механической защиты. На тележке имеется гайка-барашек для соединения с "землей". На тележке также предусмотрено место для установки блока управления и кабелей.

Технические характеристики мобильной установки для испытания изоляции переменным напряжением 6CP100/50-7,5:

Параметр	Значение
Номинальные параметры	220 В, 50 Гц 1 фазное
Пределы выходного напряжения	от 216 до 264 В
Ток	15-30 А максимум при 240 В
Частота	50 Гц
Выход	От 0 до 50 кВ, 150 мА, 7,5 кВА От 0 до 100 кВ, 75 мА, 7,5 кВА
Рабочий цикл	5 мин вкл., 15 мин выкл. при 7,5кВА 15 мин вкл., 45 мин выкл. при 5кВА 60 мин вкл., 60 мин выкл. при 3кВА
Киловольтметр	от 0 до 50/100 кВ
Показывающие приборы	Линейная шкала аналогового формата длиной 114-mm
Погрешность	±0,8% от полной шкалы 100 кВ/ 50кВ
Миллиамперметр	От 0 до 200мкА/2мА/20мА/200мА ±0,8% от полной шкалы от диапазона
Тележка с высоковольтным трансформатором в сборе:	1422 (высота) x 686 (ширина) x 964 (глубина) мм , общий вес с ВВ трансформатором в сборе 156 кг
Регулируемая защита от перенапряжения и максимального тока с изменяемыми уровнями срабатывания в пределах	от 10 до 110% обеспечивает высокую скорость сброса испытательного напряжения, если предел превышен из-за высоковольтного пробоя или по другой причине.

Комплект поставки 6CP100/50-7,5

№	Наименование	Количество
1	6CP100/50-7.5 - мобильная Установка для испытания изоляции переменным напряжением до 100кВ при 50Гц	1
2	Тележка	1
3	Блок управления/измерения в сборе	1
4	Кабель блока управления	1
5	Измерительный кабель	1
6	Силовой кабель первичной цепи	1
7	Кабель заземления	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
